商品の詳細:
|
生産の名前: | 自動絶縁のガラス生産ライン | ワッシャーの材質: | ステンレス鋼 |
---|---|---|---|
ブラシ: | 低eのための柔らかいブラシ | サーボモーター: | ドイツSiemens |
洗浄の速度: | 8~10m/分 | 押す機械: | 調節可能な版 |
最高のガラス サイズ: | 3300*7000mm | 最低のガラス サイズ: | 280*450 mm |
ガラスの厚さ: | 3-30mm | ||
ハイライト: | 自動ジャンボIGライン,サイズ オートマティック 絶縁ガラス 生産ライン,8m/Min 絶縁ガラス生産ライン |

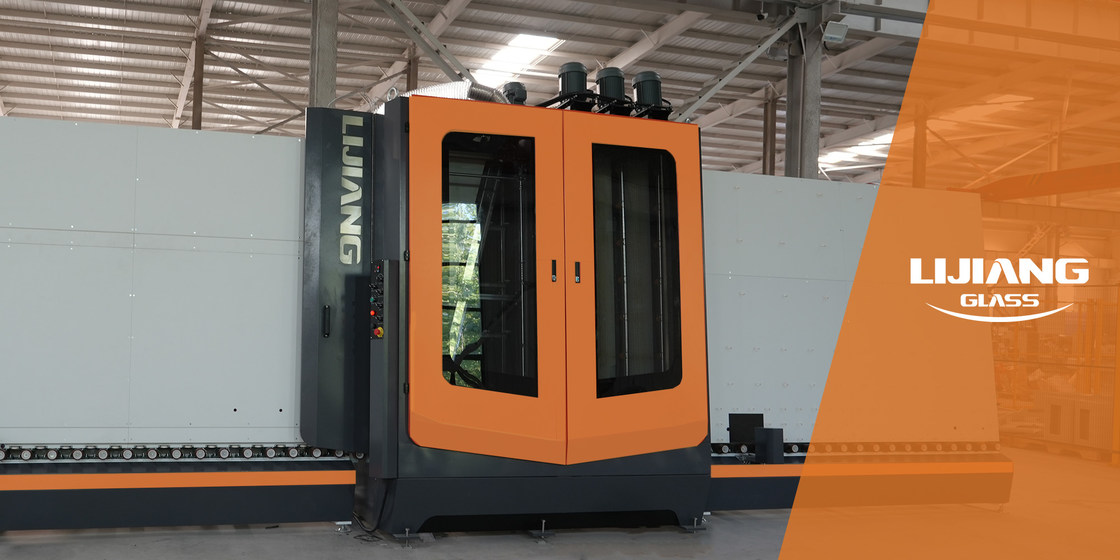

自動隔熱ガラス加工ライン ジャンボサイズ 3300mm*7000mm
自動ジャンボサイズIGラインは,転送ホイールの痕跡を残さずにガラス洗浄を実現することができます. 梁によるガラスの高度の自動測定; アルミフレームの位置付けと組み立て,ガスを詰め込み 圧迫するガス充填空間の自動調整,アルゴンガス濃度の自動検出,自動密封などの機能. また,通常のダブルガラス,トリプルガラス,特殊形ガラス高速で高効率で,これはジャンボサイズ隔熱ガラス伝送,ガス充填,プレス,シールが操作が難しい問題を解決します.汚れのないきれいなガラスを生産効率を効果的に向上させ,顧客のための企業の利益を増やす. 全体のレベルは国際先進レベルに達しています.
• 医療機関断熱ガラス生産ライン7つのセクションがあります
01 移転セクション
02 洗濯と乾燥部
ガラス洗濯機は高品質のステンレス鋼材から作られ,強固で耐久性があります.
自動ガラスの厚み測定装置では,ガラスの厚さを別々に設定する必要なく,自動清掃ができます.8mm以上で手動調節を科学的に回避する30mmまで清掃できます
ブラシベアリングとベアリング座席は,清掃マシンの重要な部分です.高速,簡単に損傷します. 私たちの会社は推力調整ボールベアリングを使用します.他のゴムやプラスチック材料よりも耐久性があり安定している.
ガラス乾燥機
•空気ナイフの開閉距離は,異なるガラス厚さに合わせて自動的に調整できます.
•調整構造は機械構造を採用し,安定性が高い.
•空気ナイフの手動調節なしで,異なる厚さのガラスを連続的に清掃できます.これは,ラミネートされた隔熱ガラスを作るのにより良い効果を持っています.
刃はガラスの厚さによって開口と距離を自動的に調整できます.
調整構造は機械構造を採用し,高い安定性があります.
不同厚さのガラスの連続清掃が可能で,空気ナイフを手動で調整する必要はありません.ラミネートされた隔熱ガラスを作るのにより良い効果があります.
03 放出部
ガラス検査セクションは高度なスクリュー調整構造設計を採用し,アルミフレームの位置位置精度は高い.
アルミ合金ガイドレールは軽くて平らで,ガラスの高さに応じて自動的に上下調整できます.
全体の空洞の設計を採用し,ガラスの背面の汚れの清掃を容易にするために保守の裏ドアが追加されています. (自動エレベーター検査バックプレンはカスタマイズすることができます.
04 検査と設置部門
•高度なスクリュー調整構造設計,高アルミニウムスペーサー位置位置精度
•アルミ合金ガイドレールは軽く平らで,ガラスの高さに応じて自動的に上下調整されます.
•空洞な設計を採用し,保守ドアがガラスの裏側にある頑固な汚れを拭くように設計されています. (自動リフティングチェックバックプレーンはカスタマイズできます)
05 移転セクション
06 プレスと詰め込み部分
•圧縮モード: 超高圧縮精度,高圧縮速度,超大型,超厚いガラスを製造するために,サーボモーター同期ベルトモードが使用されます.
•ダブルプレスプレス: 2つのプレスプレスセクションは並列で,別々にまたは同時に使用できます.小型のガラスは,全ラインの効率を向上させるため,同時に2つの部品で処理することができます (特許).
•プレート・プレッシャーを調整できる構造:板と鋼のフレームには150点以上の調整点があり,点から点まで調整できます.そしてガラスの隔熱ガラスの密封保護を良くできる (バイストロニック技術).
07 放出部
• 貯蔵 ガラス
• 密封機に接続可能
垂直隔熱ガラス生産ラインの主な特徴
• PLC制御システム,タッチスクリーンインターフェース
• シエメンスのサーボモーターを使用
• 二重ガラス,三重ガラス の生産 に 適用 できる
• IGU の 2 枚を圧縮し,一度にガスを満たすことができ,各 IGU は 90% 以上のアルゴンガスを満たすことができます
• 高速IG加工ライン,我々は2019年に中国で特許権を取得しました
• 密封ロボットで作業を待つ問題を解決する. 2つのIGUに2つの距離枠を1人の作業者が設置する
断熱ガラス加工ラインのオプション機能
• 形状 の ガラス
• ステップガラス
• アルゴンガスを自動で満たす
• ガラス を 移動 する ため の 空気 に 浮く 技術
• ガラスは車輪に汚染され,痕跡を残さないようにするため品質IG生産
• IG ユニット 2 枚を圧縮し,満たす,合計 8 箇所
• ERPシステムでガラスのサイズとラベルを自動測定 (ラベルはプレスする前にプレス後に許可できます)(選択可能)
• 切断部から圧縮部へ,各部を分割する
• 工場での大量生産に適した.超高速
隔熱ガラス製造機械の技術データ
グラスの最大サイズ | 3300mm*7000mm |
グラスの最小サイズ | 280mm*450mm |
ガラスの厚さ | 3~30mm |
隔熱ガラスの厚さ | 80mm |
ガラスの洗浄速度 | 2〜10m/min |
ガラスコンベアーの速度 | 45m/min |
洗濯ブラシ | 毛が0.1mmの柔らかいブラシ3ペア |
水供給 | 水の消費量0.5t/h伝導性:40μs/cm |
空気供給 | 流量:0.8m/min |
空気圧 | ≥0.8MPa |
総力 | 3P 380V 50HZ 40KW |
サイズ | 47200*3500*4500mm |
