商品の詳細:
|
| Brand name: | Jumbo size Insulating Glass Production Line | Brand: | LIJIANG GLASS |
|---|---|---|---|
| Maximum working speed: | 45m/min | Max glass size: | 3300 mm*7000 mm/commission |
| Minimum glass size: | 450-280mm | Glass thickness: | 3-30 mm |
| IG thickness: | 80mm | Material: | Stainless steel |
| Gas value: | > 95% | Warranty: | 1 year |
| ハイライト: | 絶縁のガラス ラインを押す見開き図版,ジャンボ サイズの絶縁のガラス シーリング ロボット,膨脹可能な絶縁のガラス ライン |
||
ジャンボサイズダブルプレートプレス省エネ断熱ガラスインフレーションおよびシーリング生産ライン
垂直断熱ガラス生産ラインは、ガラス洗浄、アルミフレームの位置決めと配置、一般的な二重ガラス、一般的な三重ガラス、二重ガラスインフレーション、三重ガラスインフレーションの機能を完了できます。
断熱ガラスインフレーションおよびシーリング生産ラインは、溝型アルミニウムタイプの断熱ガラスの製造用特殊設備です。断熱ガラス生産ラインは、設置面積が小さく、高効率、信頼性の高い性能、便利なメンテナンスという利点があります。
性能
•ドイツSiemens PLC制御システム、タッチスクリーンインターフェース
•コーティングガラスとLow-Eガラスの自動識別
•3組のソフトブラシで、オンラインおよびオフラインのLow-Eガラスを洗浄できます
•洗浄機はSS素材と防水装置を採用しています
•自動温度制御と水洗浄システムを備えた水槽
•エア加熱システム
•エアファン自動起動と停止設定
•ノイズリダクションシステム
•洗浄速度のオンライン表示
•インテリジェントな断続作業、省エネ
•プレートプレス面をまっすぐに保つための調整可能なプレスボード
•ガラスの自動外部回転位置決めシステム
•航空プラグの接続モード
•三重IGおよび異形IGの製造に適用可能
オプション
• 予備洗浄
• 3または4辺ステップIGの自動正確な位置決め
• 自動ガス充填は、ガス値を設定し、高ガス濃度でオンラインで充填プロセスを表示できます
パラメータ
| power | 電圧（V） | 380 |
| 周波数（Hz） | 50 | |
| 電源 | kW | ≈60 |
| 総電力 | m/min | 2〜10 |
| 洗浄速度 | m/min | 45 |
| 最速の作業速度 | mm | 450×280 |
| 最小ガラスサイズ | mm |
3300×7000（1回） 3000×3000（2回） |
| ガラスサイズ | mm | 3〜30 |
| 洗浄ガラスの厚さ | mm | 80 |
| 断熱ガラスの最大厚さ | L/min | 2000 |
| 総空気消費量 | mm | 520 |
| コンベアローラーの高さ | kg | ≈8000 |
| 総重量 | 長さ*幅*高さ（mm） | 47500×3500×4650 |

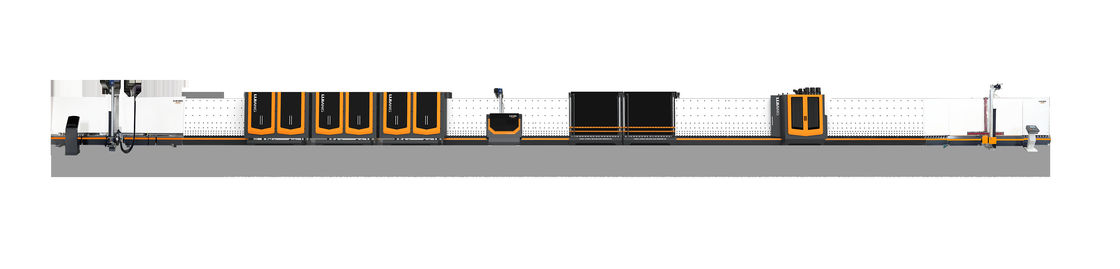

ガラスを搬送するためにエアフローティング技術を使用して、 ホイールによるガラスの汚染を防ぎ、跡を残して、IG生産の高品質を向上させます。ラインには7つのセクションがあります。
01 搬送セクション;
02 洗浄機;
03 排出セクション;
04 検査および設置セクション;
05 搬送セクション;
06 プレスおよび充填セクション;
07 排出セクション。
詳細ガス充填付き垂直断熱ガラス生産ライン：
01搬送セクション
コーティング検出機構、オフラインLow-eフィルムの自動検出

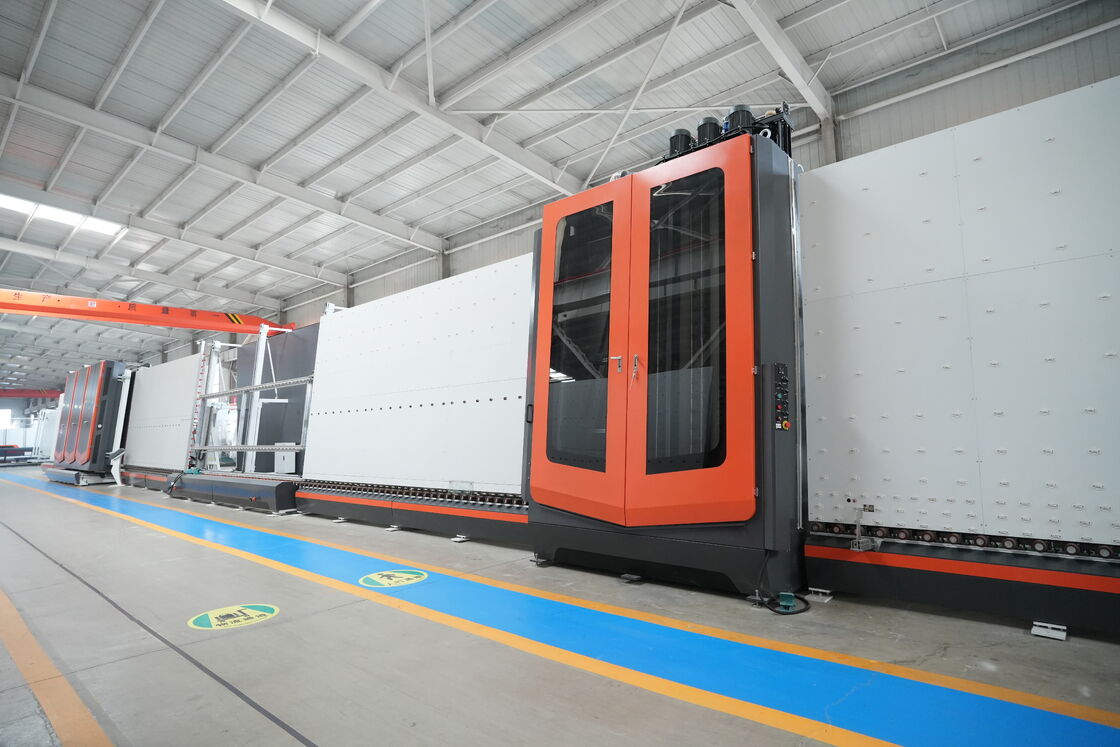

02洗浄機械
• 0.1mmの柔らかい毛のソフトブラシ6個を使用して、low-eガラスを洗浄できます
• 新しいエアナイフはアルミニウムプロファイル（ダックビルエアナイフ）を使用し、エアアウトレットのサイズはアルミニウムプロファイルのダックビルで調整されます。これにより、調整ネジの数を減らし、各ネジが緩んでいないことを確認し、エアナイフの共振を回避できます。
• エアナイフは、厚さに応じてエアナイフの幅を自動的に調整できます
• 洗浄速度表示付き操作ボックスは、洗浄速度（8〜10m）を正確に表示できます
• 水槽自動温度制御、給水システム
• ヨーロッパのサイレンサーシステム
• ステンレス鋼材料
03 排出セクション
• ガラスの保管

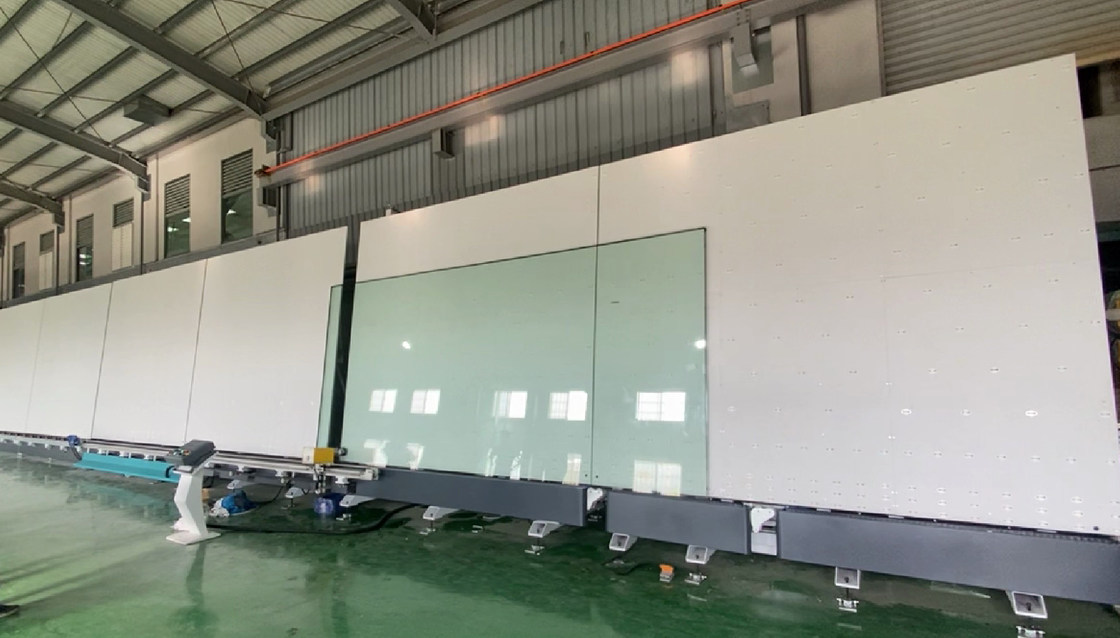

04 検査および設置セクション
このセクションの新しい構造は、インラインビームリフティング構造（ダブルビーム）に変更されました。ガラスの検査と拭き取りが簡単です
05 搬送セクション
• ガラスの厚さの自動測定。作業時に実際のニーズに応じて使用できます。
06 プレスおよび充填セクション
主な機能：
• 超長（2500mm * 3500mm）の断熱ガラスは2回圧縮できます
• コンベアベルトを採用してガラスを搬送し、サーボモーターを使用してガラスをプレスします
• プレスプレートは、メンテナンスのために開くことができます
• 長寿命を保証するために調整可能な構造のプレスボード
• 顕著なシーリング効果でアルゴンガスを自動的に充填し、アルゴン含有量を高くします
• さまざまなサイズのガラスを充填するためのゾーンを設定し、フォローアップシーリング方法によりアルゴン損失を削減します
• ガス値を設定し、タッチスクリーンでガス充填のプロセスを表示できます
• ガス充填プロセスを恒久的に制御するための高速反応センサー
• ガス濃度は90％以上に達する可能性があります
• スペーサーフレームに穴を開ける必要はありません
• 標準ガスはアルゴンガスです
07 排出セクション
• ガラスの保管
• シーリングマシンに接続可能
