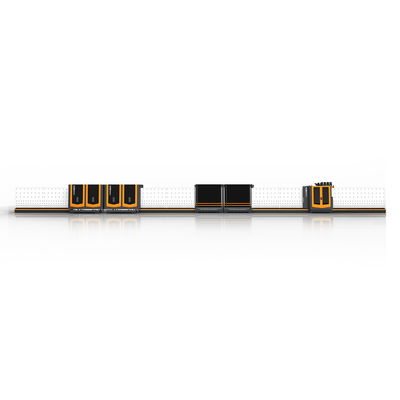

二重ガラスの絶縁のガラス生産ラインジャンボ サイズ3300*7000mm

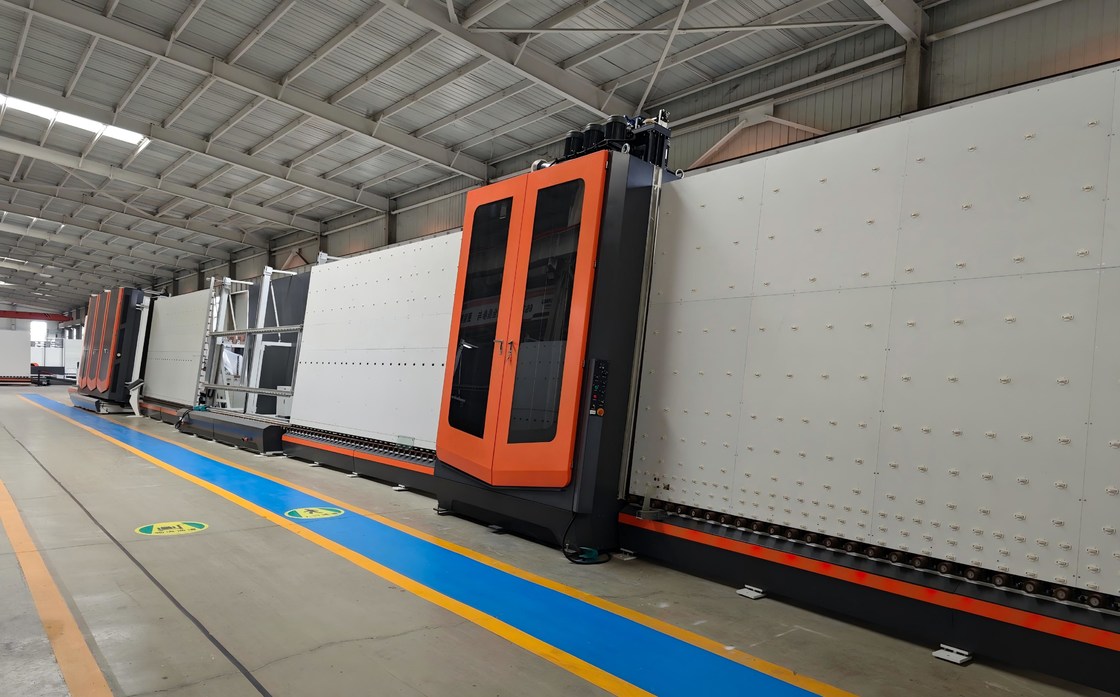

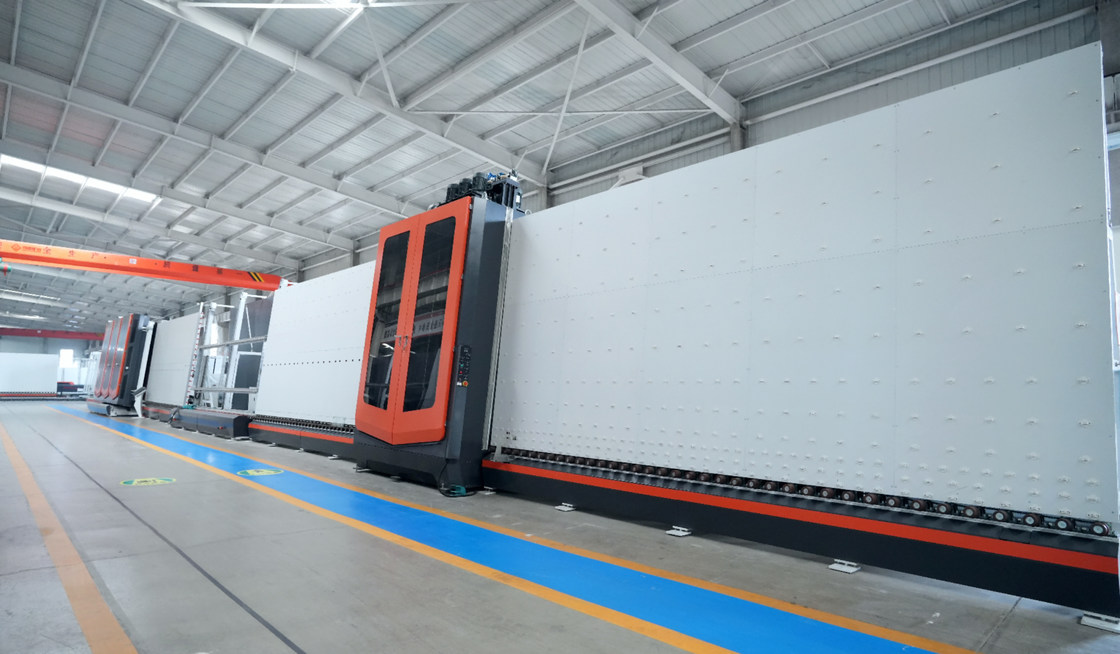

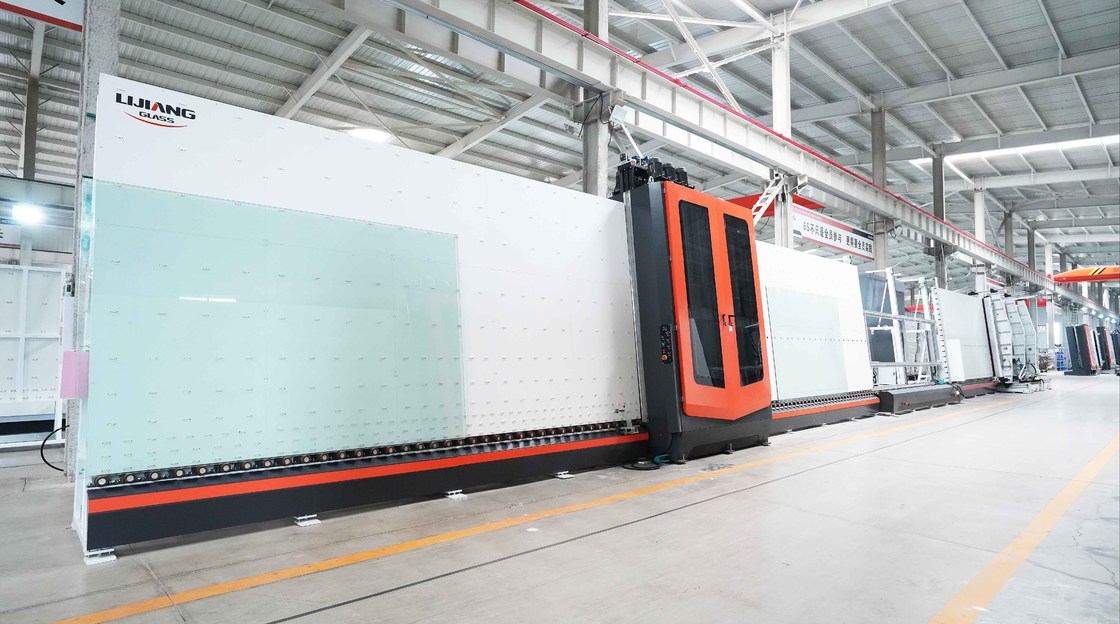

洗浄および押すことのためのジャンボ サイズ3300*7000mmの二重ガラスの絶縁のガラス生産ライン

自動ジャンボ サイズの二重ガスの満ちる絶縁のガラス ラインの選択

1.Pre洗浄

3か4側面ステップIGのための2.Automatically正確な位置

3.Automaticガスの詰物はガスの価値を置き、高いガス集中でオンラインで満ちることの処理を表示できる

ジャンボ サイズの二重ガスの満ちる絶縁のガラス加工ラインの主な特長

●ドイツSiemens PLCの制御システム、タッチ画面 インターフェイス

●自動温度調整および水洗浄システムが付いている水漕

●空気暖房装置

●空気ファンの自動開始および停止配置

●騒音低減システム

●上塗を施してあり、低Eガラスの自動同一証明

●3pair柔らかいブラシはオフ・ラインの低Eガラス オンラインで洗浄、

●洗濯機はSSの物質的な、防水装置を採用する

●表面をまっすぐに押させ版を続ける調節可能な押す板

●航空プラグの接続モード

●適当三重IGおよび定形IGを作り出すため

●洗浄の速度のオンライン表示

●理性的で断続的な仕事、救うエネルギー

ジャンボ サイズの自動二重ガスの満ちる絶縁のガラス生産ラインの変数

単位		LJBZ3370
電圧		380V50Hz3P
総力	KW	54.5
洗浄の速度	m/min	2-10
最高の働く速度	m/min	45
最低のガラス サイズ	mm	450*280
Maxmumのガラス サイズ	mm	3300*7000 3000*3000 （二重出版物）
板ガラスの厚さ	mm	3-30
洗浄のブラシ	部分	6
絶縁ガラスの最高の厚さ	mm	80
総ガスの消費	L /min	1500
コンベヤー ロール高さ	mm	520
次元（L*W*H）	mm	47200*3500*4500

1. IGラインは何であるか。

IGラインのタイプは満ちるアルゴンなしにそして満ちるアルゴンのガスとある。また2つの特別なIGラインがあったり、浮遊IGラインおよび極度の速いIGラインを乾燥する（2つのIGの単位を一緒に洗浄し、押す）。

IGラインはカリェスの絶縁のガラス加工ライン、それ含んでいるガラス洗濯機、スペーサ フレームの取付けおよびガラス押す機械をである。私達に普通2000*2500、2500*3500、2500*4000、2500*4500および3300*7000 IGラインがある。

2. 私達の会社は何をするか。

LIJIANGガラスはチーナン都市、2012年以来の中国の製造業者である。私達はIGライン、絶縁のガラス密封のロボット、スペーサの曲がる機械、butyl押出機機械乾燥性がある充填機を等作り、機械をのための世界中販売サービスの後でのporviding。

3。 売り上げ後のサービスを提供する方法か。

インドおよび市場のaroudインドのために、私達に2人のインドのloalエンジニアが、彼ら時間のサービスを提供してもいいある。

南アメリカの市場のために、私達にサービスを提供する1人のエンジニアがそこにある。

他の市場のために、私達に10のエンジニアのチームがある機械を取付け、労働者を訓練し、時間以内に販売サービスの後で提供することを-経験20年の、外国顧客の工場に行く。

全世界のウイルス以来、私達のエンジニアは世界の多くの国に制限される。従って私達オンラインでproviceの設置サービスおよび等trainning仕事Wechat、Whatsapp著。世界によりよいsuitationがあれば、私達のエンジニアは私達の機械を再度点検することを行く。

4. 生産ラインを包む方法か。

外国、40HQ容器の2部分に出荷するとき1組のIGラインは普通2つの容器を必要とする。

5. 絶縁のガラス生産ラインの細部:

•絶縁のガラス生産ラインに7つのセクションがある:

01の移動セクション;

02洗濯機;

03の排出セクション;

04点検および設置セクション;

05の移動セクション;

押す06および満ちるセクション;

07の排出セクション。

•01の移動セクション

コーティングの検出のメカニズム、オフ・ラインの低eフィルムの自動検出

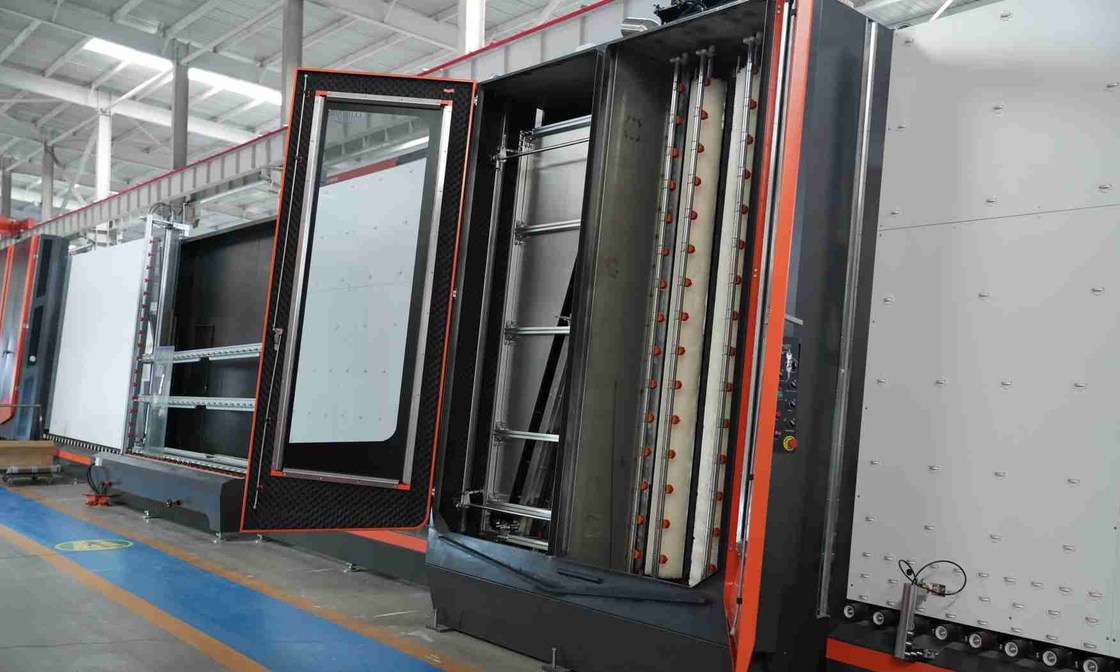

•02洗濯機

主な特長:

•0.1mmの柔らかい毛を搭載する柔らかいブラシの6部分を使用して、低eガラスを洗浄できる

•新しい空気ナイフはアルミニウム プロフィールのアヒルのくちばしによってアルミニウム プロフィール（Duckbill空気ナイフ）を、空気出口のサイズ調節される使用する。これは各ねじが緩くない、避ける空気ナイフの共鳴をことができることを保障し調節用のねじの数を減らす。

•空気ナイフは厚さに従って自動的に空気ナイフの幅を調節できる

•洗浄速度の表示が付いている操作箱は、正確に洗浄の速度（8 10m）を表示できる

•水漕の自動温度調整、水補充システム

•ヨーロッパの消音装置システム

•ステンレス鋼材料

•03の排出セクション

•貯蔵ガラス

•04点検および設置セクション

このセクションの新しい構造はインライン ビーム持ち上がる構造（二重ビーム）に変わる。ガラスを点検し、拭くことは容易である。

•05の移動セクション

•ガラス厚さの自動測定。それは実際の必要性に従って働くとき使用することができる。

•押す06および満ちるセクション

主な特長:

•超の長さのガラスは二度圧縮することができる

•コンベヤー ベルトをガラスを移すために採用したりガラスを押すのにサーボ モーターを使用する

•押す版は容易な維持のために開けることができる

•調節可能な構造を持つ板を長続きがする耐用年数を保証するために押すこと

•07の排出セクション

•貯蔵ガラス

•密封はに機械接続することができる

電気変数

名前	起源	ブランド
PLC	ドイツ	SIEMENS
低電圧の電化製品	ドイツ	SIEMENS
頻度コンバーター	ドイツ	SIEMENS
ステップ ガラスのためのサーボ モーター	日本	富士
光電スイッチ	ドイツ	病人
マイクロ スイッチ	台湾	であって下さい
ボタンおよび表示燈	フランス	シュナイダー
タッチ画面	台湾	WEINVIEW
中間リレー	日本	OMRON
ブラシ モーター	中国	QINGHUA
水ポンプ	中国	LINGXIAO
ガイド	台湾	HIWIN
空気の部品	台湾	AIRTAC

ジャンボ サイズの自動絶縁のガラス生産ラインの映像

LIJIANGガラスの関連の生産

。機械LJCM2545を削除するスマートな縦の端

主な特長

•対面ガラス アクセス

•自動的に測定のサイズ

•自動的に低e表面を区別するため

•端の削除は調節可能である

•頭部は回された360°である場合もある

•安全な、フル オートマチック装置

•PLCの制御システム、タッチ画面 インターフェイス

•6つのservosの制御システム

•インテリジェント制御システムは、バッチ プロセシングを確認できる

技術的なデータ

最高。ガラス処理のサイズ	2500*4500mm
最少ガラス処理のサイズ	400*280mm
ガラス厚さ	3-15mm
粉砕車輪の直径	200mm
コンベヤーの高さ	500mm
幅を削除する端	10-50mm
伝達速度	1. 29m/min
速度を削除する端	2-29m/min
研摩車輪の幅	10/12/15のmm
ガラス厚さ	3 - 15mm
粉砕車輪の速度	0~3000r/min
全空気量の消費	100L/ 分
空気圧	≥0.8MPa
総力	3P 380V 50Hz 3.35KW
次元	次元:9700×2500×3400mm
総重量	3700KG

電気変数

名前	起源	ブランド
サーボ モーター	台湾	TAIDA
PLC	台湾	TAIDA
空気の部品	台湾	AAIRTAC
低圧の電気	ドイツ	SIEMENS
遮断器	ドイツ	SIEMENS
センサー スイッチ	韓国	AUTONICS
アプローチ スイッチ	韓国	AUTONICS
限界スイッチ	台湾	であって下さい
コネクター	ドイツ	SIEMENS
頻度コンバーター	フランス	シュナイダー
主要なボタン	フランス	シュナイダー
中間リレー	日本	OMRON

縦の絶縁のガラス密封のロボットLJTJ2540

主な特長

•最低及び最高のガラス サイズは任意である場合もある

•8つのサーボ モーターを採用しなさい

•安定した性能の日本サーボ機構 システムを採用しなさい

•線形調節を用いる自動的に測定のガラス サイズ、接着剤の深さおよび接着剤の速度

•正確な位置と運ぶために滑らか保つべきAdoptタイミング ベルト

•スペアーは高い標準化と作り出され、機械が長期働きと使用することができることを高精度は、保障する

•ガラス コーナーは気泡、滑らかな表面、必要性なしで完全へのではない

•フル オートマチックおよび高性能機械

•美しい表面が付いている自動的に修理ガラス コーナー

•滑らか傷および汚染なしで運びなさい

•単一機能部品は手動機能、容易な調節が装備されている

•以上8種類の定形ガラスは、半円が含まれているでき塗る。台形。平行四辺形。回状。多角形、等（任意）

•シールはガラス十分にすぐに歩んだ（任意）

•缶のシールはIGは4つの側面との歩んだ（任意）

•二重ポンプ装置を使用するために2種類のシリコーン、多硫化物およびシリコーンの構造密封剤のような異なった密封剤を、採用する（任意）

技術的なデータ

最高。ガラス サイズ	2500*4000mm （任意）
最少ガラス サイズ	300*300mm
ガラス厚さ	12-50mm
働く速度	5-40m/min
空気圧	≥0.6MPa
圧搾圧力	32MPa
電圧力	380V 12kw
全体寸法	11000*2000*3500mm

電気変数

名前	起源	ブランド
サーボ モーター	日本	YASKAWA
サーボ運転者	日本	YASKAWA
CPU	日本	YASKAWA
低電圧の部品	ドイツ	SIEMENS
案内面	台湾	HIWIN
転換の電源	台湾	MW
センサー スイッチ	韓国	AUTONICS
空気の部品	日本	SMC
タッチ画面	中国	GAOSHAN
サーボ モーター	日本	YASKAWA
サーボ運転者	日本	YASKAWA
