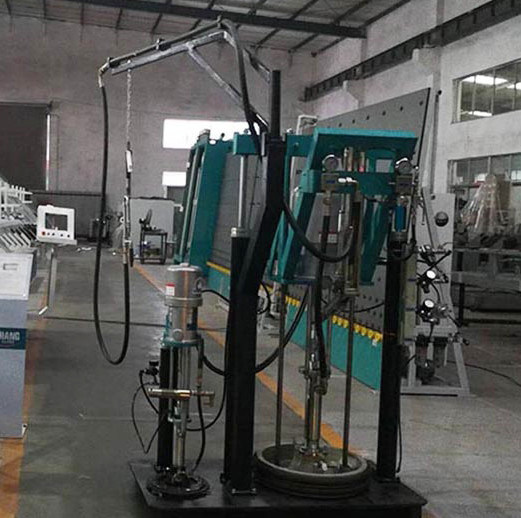

2部品の接着剤のアプリケーターはAおよびBの接着剤でポンプ、空気システム、持ち上がるメカニズム、フレーム、等構成される。今度は私達は次の通り導入した機械を密封する密封剤のそれらの部分をできた:
1. 接着剤ポンプ:
（1） Aの接着剤ポンプは交換動きを作るようにそれぞれの空気モーターによって吸い、接着剤を押し出すために運転される部品AおよびBのそれぞれのために置かれる。接着剤はAをポンプでくみ、Bは圧力接着剤の版とともに固定され、次にフレームとシステムを形作るために接続される。
（2） AおよびBの部品の比率は比例したレバーによって調節される:内部の調節、Bの接着剤の出力減少、外へ向かう調節、Bの接着剤の出力増加。比例したレバーの接着剤Bの量を制御するために、AおよびBの接着剤の比率を制御するために調節によって。
（3）接着剤の出力:、左回りの調節空気源プロセッサによって制御されて、接着剤の出力増加は減るために、右回りに接着剤の出力を調節し。（ここに接着剤の総計を参照する）接着剤ポンプは適用範囲が広い操作、安定した性能および大きい調整範囲の特徴がある比例したレバーを通してAおよびBの接着剤量の比率を調節する。
2. 持ち上がるメカニズム:AおよびBの部品のゴム製 ポンプは2本のシリンダーで並行して構成される、それぞれのポンプ・ボディはビームによってしっかりと接続される一組の空気の持ち上がるメカニズムがそれぞれ装備され。目的の1つは圧力プレートを通してゴム製表面に2本のシリンダーの力を加えることであり圧力は約合わせられる圧力調整弁の製造者によって、一般に0.3MPaに調節される;ゴム製 バレルが取り替えられる必要があるとき二番目に、シリンダーは圧力プレートを持ち上げることができる。新しいものと取り替えることができるようにプラスチック バケツを残しなさい。
変数
| 働く空気圧 | ≥ 0.6MPa |
| 密封剤の広がり圧力 | 15-20MPa |
| 密封剤の容積 | 4L/min |
| A/Bの密封剤の直径 | 0mm/280mm |
| 混合された率 | 6:1-14:1 |
| 空輸補給 | 流れ0.8m3 /min |
| 空気圧 | ≥ 0.8MPa |
| 全体寸法 | 1700*1260*1900mm |
| 重量 | 650kg |
