商品の詳細:
|
Brand name: | Insulating Glass Production Line | ブランド: | 李江ガラス |
---|---|---|---|
ガラスの最大サイズ: | 2500mm * 3500mm /コミッション | ガラス厚さ: | 3〜30 mm |
IGの厚さ: | 60のmm | 材料: | ステンレス鋼 |
ガスの価値: | > 95% | 保証: | 1年 |
ハイライト: | 自動絶縁のガラス装置,縦の絶縁のガラス装置,ガスの満ちるガラス プロセス用機器 |

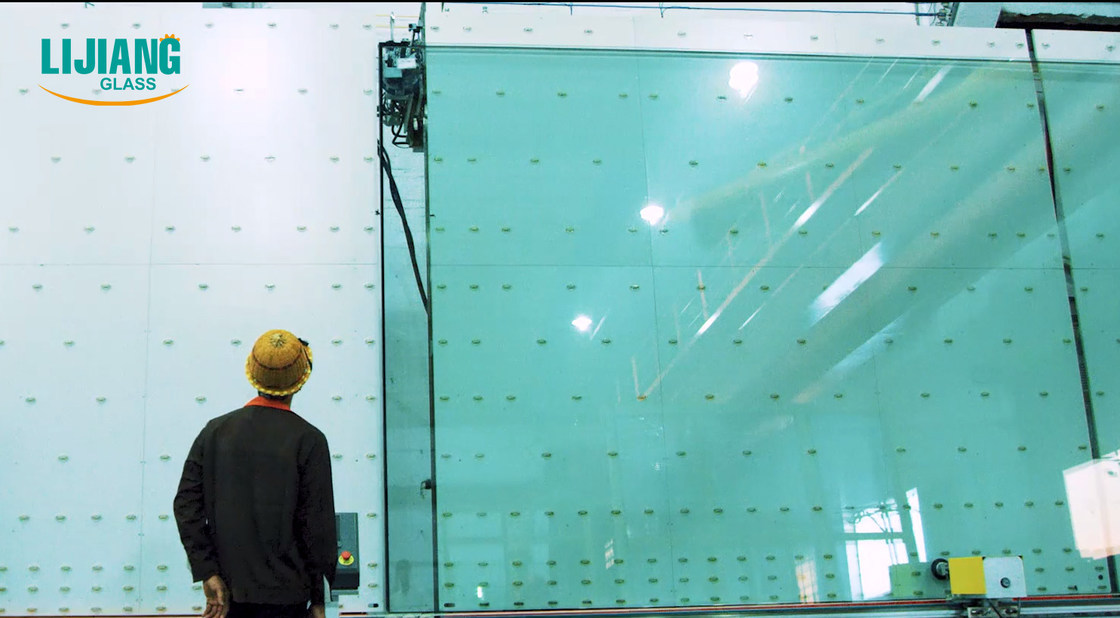

ガスの満ちる機能の自動縦の絶縁のガラス生産ライン
性能
•ドイツSiemens PLCの制御システム、タッチ画面 インターフェイス
•上塗を施してあり、低Eガラスの自動同一証明
•3組の柔らかいブラシはオフ・ラインの低Eガラス オンラインで洗浄、
•洗濯機はSSの物質的な、防水装置を採用する
•自動温度調整および水洗浄システムが付いている水漕
•空気暖房装置
•空気ファンの自動開始および停止配置
•騒音低減システム
•洗浄の速度のオンライン表示
•理性的で断続的な仕事、救うエネルギー
•表面をまっすぐに押させ版を続ける調節可能な押す板
•ガラスの自動外的な回転式位置方式
•航空プラグの接続モード
•適当三重IGおよび定形IGを作り出すため
選択
•前洗い
•3か4側面ステップIGのための自動的に正確な位置
•自動ガスの詰物はガスの価値を置き、高いガス集中でオンラインで満ちるプロセスを表示できる
変数
単位 | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
電源 | 380V50Hz | ||||||
総力 | KW | 39.5 | 36 | 41 | 39.5 | 44 | 40 |
洗浄の速度 | m/min | 2~10 | |||||
最高の働く速度 | m/min | 45 | |||||
最低のガラス サイズ | mm | 450*280 | |||||
最高のガラス サイズ | mm |
2000*2500 2000x3000 (二度押される) |
2500*3200 2500*3500 (二度押した) 2500x4500 (、吸盤を加えなさい二度押される) |
2500*3500 2500x4000 (二度押した) |
|||
板ガラスの厚さ | mm | 3~15 (3-30option) | |||||
洗浄のブラシ | 部分 | 6 | |||||
絶縁ガラスの最高の厚さ | mm | 60 | |||||
総ガスの消費 | L /min | 1200 | |||||
コンベヤー ロール高さ | mm | 520 | |||||
次元 |
L*W*H (mm) |
19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 | 23800*3200*3700 |
ガラスが車輪によってことを防ぐためにガラスを移すエア浮遊技術を使用して汚染されるそして良質IGの生産を改善するために残す跡を。 ラインに7つのセクションがある:
01の移動セクション;
02洗濯機;
03の排出セクション;
04点検および設置セクション;
05の移動セクション;
押す06および満ちるセクション;
07の排出セクション。
ガスの詰物が付いている縦の絶縁のガラス生産ラインの細部:
01の移動セクション
コーティングの検出のメカニズム、オフ・ラインの低eフィルムの自動検出
02洗濯機
•0.1mmの柔らかい毛を搭載する柔らかいブラシの6部分を使用して、低eガラスを洗浄できる
•新しい空気ナイフはアルミニウム プロフィールのアヒルのくちばしによってアルミニウム プロフィール(Duckbill空気ナイフ)を、空気出口のサイズ調節される使用する。これは各ねじが緩くない、避ける空気ナイフの共鳴をことができることを保障し調節用のねじの数を減らす。
•空気ナイフは厚さに従って自動的に空気ナイフの幅を調節できる
•洗浄速度の表示が付いている操作箱は、正確に洗浄の速度(8 10m)を表示できる
•水漕の自動温度調整、水補充システム
•ヨーロッパの消音装置システム
•ステンレス鋼材料
03の排出セクション
•貯蔵ガラス
04点検および設置セクション
このセクションの新しい構造はインライン ビーム持ち上がる構造(二重ビーム)に変わる。ガラスを点検し、拭くことは容易である
05の移動セクション
•ガラス厚さの自動測定。それは実際の必要性に従って働くとき使用することができる。
押す06および満ちるセクション
主な特長:
•超の長さの(2500mm*3500mm)絶縁ガラスは二度圧縮することができる
•コンベヤー ベルトをガラス、使用サーボ モーターをガラスを押すために移すように採用する
•押す版は容易な維持のために開けることができる
•調節可能な構造を持つ板を長続きがする耐用年数を保証するために押すこと
•自動的に重要な密封の効果、より高いアルゴンの内容でアルゴンのガスを満たしなさい
•フォローアップの密封方法でガラスの別のサイズを満たす一定の地帯はアルゴンの損失を減らす
•ガスの価値を置き、タッチ画面の詰物ガスのプロセスを示すことができる
•ガスの詰物プロセスの永久的な制御のための速い反応センサー
•ガス集中は90%以上達することができる
•スペーサ フレームのドリル孔への必要性無し
•標準的なガスはアルゴンのガスである
07の排出セクション
•貯蔵ガラス
•密封はに機械接続することができる
技術的なデータ
最高。ガラス サイズ | 2500mm*3500mm |
詰物ガスのための最高のガラス サイズ | 2500mm*3200mm |
Min.のガラス サイズ | 280mm*450mm |
ガラス厚さ | 3-15mm |
絶縁のガラス厚さ | 60mm |
ガラス洗浄の速度 | 2-10m/min |
ガラス コンベヤーの速度 | 45m/min |
洗浄のブラシ | 3組の柔らかいブラシ |
給水 | 使用水量:0.5t/h伝導性:40μs/cm |
空輸補給 | 流れ:1mの³ /min |
空気圧 | ≥0.8MPa |
総力 | 3P 380V 50HZ |
次元 | 23500*3500*3700mm |
重量 | 6500kg |
ガスの詰物が付いている縦の絶縁のエア浮遊ガラス加工ラインの任意機能:
•任意端(Lが付いているステップ ガラス:100mm W:50mm)
•定形ガラス
•前に洗濯機
ガスの詰物が付いている縦の絶縁のエア浮遊ガラス加工ラインの他のサイズ:
変数 | 単位 | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
電源 | 380V 50Hz 3P | |||
総力 | KW | 41 | 44.5 | 51.5 |
洗浄の速度 | m/min | 2~10 | ||
最高の働く速度 | m/min | 45 | ||
最低のガラス サイズ | mm | 450*280 | ||
最高のガラス サイズ | mm | 2000*2500 2000x3000 (二度押した) |
2500*3200 2500*3500 (二度押した) 2500x4500 (、吸盤を加えなさい二度押される) |
|
板ガラスの厚さ | mm | 3~15 (3-30) | ||
洗浄のブラシ | 部分 | 6 | ||
絶縁ガラスの最高の厚さ | mm | 60 | ||
総ガスの消費 | L /min | 1200 | ||
コンベヤー ロール高さ | mm | 520 | ||
次元 | L*W*H (mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
