商品の詳細:
|
製品名: | Verticaの絶縁のエア浮遊ガラス加工ライン | 電圧: | 380V 50Hz 3P |
---|---|---|---|
洗浄の速度: | 2-10m/min | 最高の働く速度: | 45m/min |
板ガラスの厚さ: | 3-15mm | 洗浄のブラシ: | 6pieces |
ハイライト: | 絶縁されたガラス生産ライン,二重ガラスの絶縁されたガラス生産ライン,絶縁された二重ガラスの生産ライン |
絶縁のガラス処理のための二重ガラスの絶縁のガラス生産ラインジャンボ サイズ3300*7000mm
二重ガラスの絶縁のガラス加工ラインの主な特長
●ドイツのSiemens PLCの制御システム、タッチ画面 インターフェイス
●上塗を施してある低Eガラスの自動同一証明
●3組の柔らかいブラシはオフ・ラインの低Eガラス オンラインできれいになり、
●洗濯機はSSの物質的な、防水装置を使用する
●版の押された表面をまっすぐに保つ調節可能な出版物板
●航空プラグの接続モード
●自動温度調整および水洗浄システムが付いている水漕
●空気暖房装置
●空気ファンの自動開始および停止配置
●騒音低減システム
●三重IGおよび定形IGの製造に適当
●洗浄の速度のオンライン表示
●理性的で断続的な仕事、省エネ
自動ジャンボ サイズの二重ガスの満ちる絶縁のガラス ラインの選択
1.Pre洗浄
3か4側面ステップIGのための2.Automatically正確な位置
3.Automaticガスの詰物はガスの価値を置き、高いガス集中でオンラインで満ちることの処理を表示できる
1. IGラインは何であるか。
IGのライン・タイプ アルゴンで満ちないが、アルゴンのガスで満ちる。また2つの特別なIGライン、IGラインおよび超高速IGラインをある(2つのIGの単位を一緒にきれいにし、押す)浮かべる空気が。
IGラインは二重ガラスラインと呼ばれ、ガラス洗濯機、スペーサ フレームの取付けおよびガラス出版物を含んでいる。普通2000年* 2500の、2500 * 3500、2500 * 4000の2500 * 4500、そして3300 * 7000のIGラインのある。
2. 私達の会社は何をするか。
LIJIANGガラスはチーナン、2012年以来の中国にある製造業者である。私達はIGライン、二重ガラスのシールのロボット、スペーサの曲がる機械、butyl押出機のドライヤーの充填機のような売り上げ後のサービスの機械を世界中証明することを製造する。
3. 売り上げ後のサービスを提供する方法か。
インドに2人のインド ローカル エンジニアおよび市場が時間の役立つことができるインドのまわりにある。
南アフリカの市場では、サービスを提供する1人のエンジニアがある。
他の市場のために、私達に外国顧客の工場に、取付ける機械、列車の労働者を行く、あり時間の売り上げ後のサービスを提供する10-20年間の経験のエンジニアのチームが。
世界的なウイルス以来、私達のエンジニアは世界の多くの国に制限された。そういうわけで私達はWechat、Whatsappをオンライン設置サービスそして訓練使用を、およびもっと提供する。世界がよりよく合えば、私達のエンジニアは私達の機械を再度点検することを行く。
4. 生産ラインを包む方法か。
外国、40HQ容器の2部分に出荷するとき1組のIGラインは普通2つの容器を必要とする。
自動絶縁のガラス生産ラインの細部:
•縦の絶縁のガラス生産ラインに7つのセクションがある:
01の移動セクション;
02洗濯機;
03の排出セクション;
04点検および設置セクション;
05の移動セクション;
押す06および満ちるセクション;
07の排出セクション。
•01の移動セクション
コーティングの検出のメカニズム、オフ・ラインの低eフィルムの自動検出
•02洗濯機
主な特長:
•0.1mmの柔らかい毛の6本の柔らかいブラシが付いている低eガラスを洗浄できる
•新しい空気ナイフはアルミニウム プロフィール(Duckvilleの空気ナイフ)を使用し、空気出口のサイズはアルミニウム プロフィールのアヒルのくちばしによって調節される。これは調節用のねじの数を減らし、避ける各ねじが防ぎ、そして空気ナイフ共鳴をゆるむことを。
•空気ナイフは厚さに従って自動的に空気ナイフの幅を調節できる。
•クリーニングの速度の表示が付いている操作箱は正確にはっきりしている速度(8 10m)を表示できる。
•水漕の自動温度調整、給水設備
•ヨーロッパの消音装置システム
•ステンレス鋼材料
•03の排出セクション
•貯蔵ガラス
•04点検および設置セクション
このセクションの新しい構造はインライン ビーム持ち上がる構造(二重ビーム)に変わる。ガラスを点検し、拭くことは容易である。
•05の移動セクション
•ガラス厚さの自動測定。それは実際の必要性に従って働くとき使用することができる。
•押す06および満ちるセクション
主な特長:
•超の長さのガラスは二度圧縮することができる
•コンベヤー ベルトをガラスを移すために採用したりガラスを押すのにサーボ モーターを使用する
•押す版は容易な維持のために開けることができる
•調節可能な構造を持つ板を長続きがする耐用年数を保証するために押すこと
•07の排出セクション
•貯蔵ガラス
•密封はに機械接続することができる
縦の自動絶縁のガラス生産ラインの変数
単位 | LJBZ3370 | |
電圧 | 380V50Hz3P | |
総力 | KW | 54.5 |
洗浄の速度 | m/min | 2-10 |
最高の働く速度 | m/min | 45 |
最低のガラス サイズ | mm | 450*280 |
Maxmumのガラス サイズ | mm | 3300*7000 3000*3000 (二重出版物) |
板ガラスの厚さ | mm | 3-30 |
洗浄のブラシ | 部分 | 6 |
絶縁ガラスの最高の厚さ | mm | 80 |
総ガスの消費 | L /min | 1500 |
コンベヤー ロール高さ | mm | 520 |
次元(L*W*H) | mm | 47200*3500*4500 |
電気変数
名前 | 起源 | ブランド |
PLC | ドイツ | SIEMENS |
低電圧の電化製品 | ドイツ | SIEMENS |
頻度コンバーター | ドイツ | SIEMENS |
ステップ ガラスのためのサーボ モーター | 日本 | 富士 |
光電スイッチ | ドイツ | 病人 |
マイクロ スイッチ | 台湾 | であって下さい |
ボタンおよび表示燈 | フランス | シュナイダー |
タッチ画面 | 台湾 | WEINVIEW |
中間リレー | 日本 | OMRON |
ブラシ モーター | 中国 | QINGHUA |
水ポンプ | 中国 | LINGXIAO |
ガイド | 台湾 | HIWIN |
空気の部品 | 台湾 | AIRTAC |

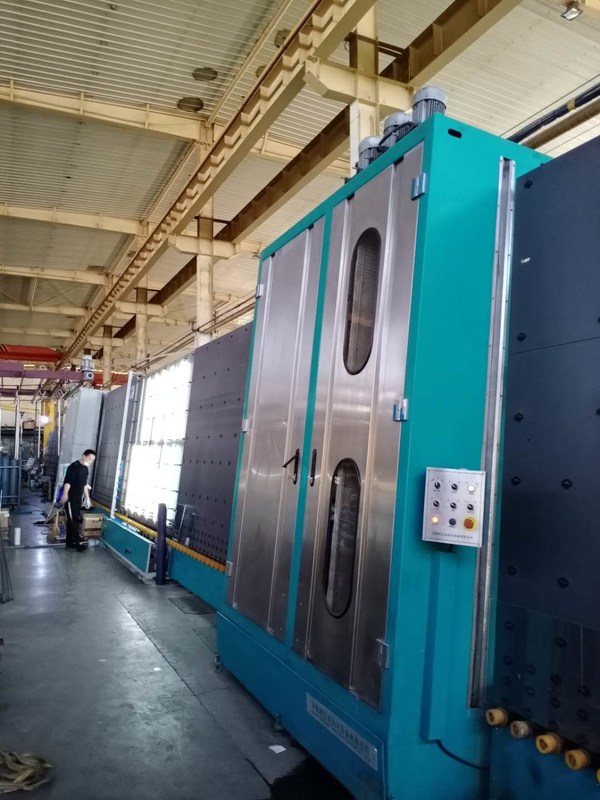

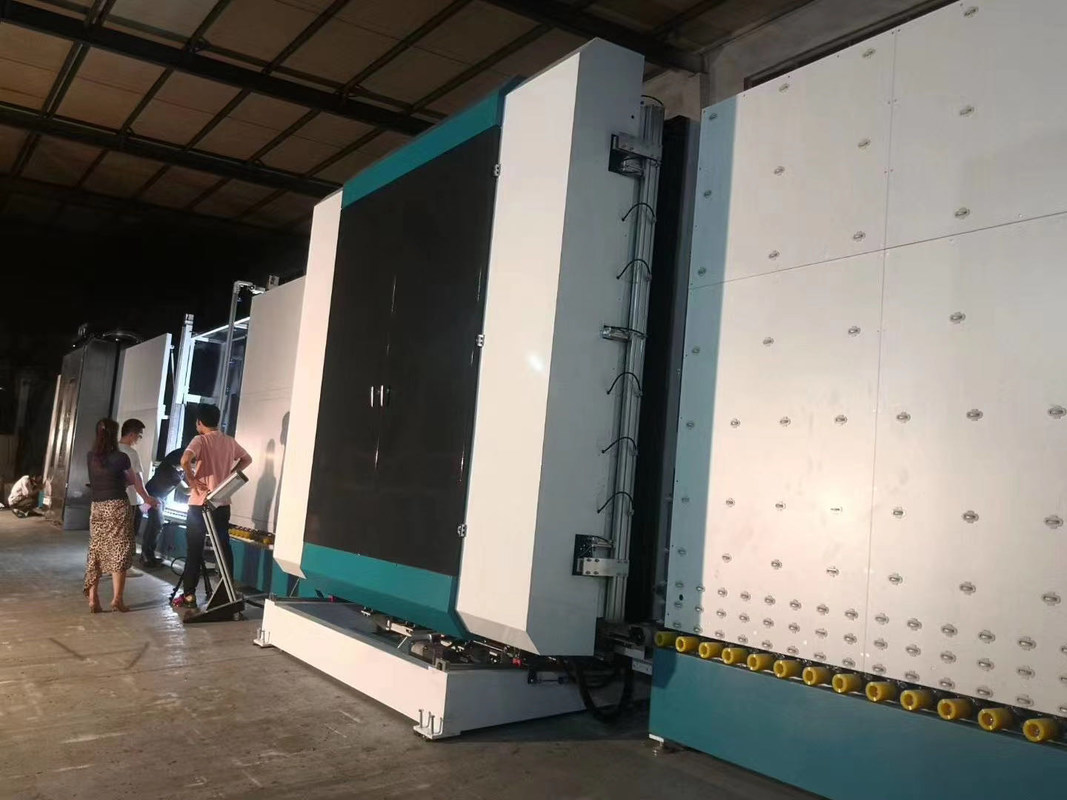

自動絶縁のガラス生産ラインの映像
LIJIANGガラスの関連の生産
セリウムの熱い溶解の絶縁の処理のためのButyl押出機装置が付いている自動Butyl機械
高いquolityのAotomatic Bulylの押出機機械
適用
PLCの制御システム、タッチ画面 インターフェイス
自動的に異なった速度に従って接着剤の量を調節する
アルミニウム棒の幅は自動的に識別することができ、接着剤はそれに応じて調節することができる寄り添う。
油圧装置は接着剤が均一および完全であることを保障するのにドイツの部品を使用する
高速予熱、仕事の効率の改善
機能の予備加熱を使って
排気および膨脹可能な特徴はコーティングの質を改善し、付着力の供給の時間を減らす
急速なコーティングの速度、47mまで/分
圧力の圧縮:10-18MPa
温度:110-140 ℃
アルミニウム スペーサの幅:6A-27A
速度:5-47m/分
Butylシリンダー直径:200mm
空輸補給:0.4㎡/分
空気圧力:> 0.6Mpa
総力:380V、5.7KW、50HZ
次元:2800 * 700 * 900mm
重量:650kg
自動熱い溶解の押出機機械の技術変数
圧搾圧力 | 10-18MPa |
温度 | 110~140℃ |
接着剤の厚さ | 0.3-0.5mm |
接着剤の幅 | 3.5mm |
アルミニウム スペーサの幅 | 5.5-26.5mm |
速度 | 0-47m/min |
butylシリンダーの直径 | 200mm |
空輸補給 | 0.4mの³ /min |
空気圧 | ≥0.6MPa |
総力 | 380V、5.7KW、50HZ |
次元 | 2800×700×900mm (L×W×H) |
重量 | 750kg |
自動Butyl押出機の絶縁のガラス機械の装置の細部
ドイツSiemens部品
Butyl押出機機械はドイツ人のブランドのSiemens PLCの安定した性能を採用する。
KINCOのタッチ画面
使用toubhスクリーン操作、簡単な試験、明確なインターフェイス、簡単な操作、スマートなタッチ画面、更新済プログラミング。
ドイツに弁がある
高速butyl押出機機械はドイツのHarvey弁、より安定した性能を採用する。
警報システム
思い出す警報システムを自動的に採用しブチルを加える。
接着剤シリンダー
ゴム製 シリンダー変更のブチルのために便利であるプルアップの構造を採用するため。
ドイツMaximatorシリンダー
極度の貸出方式は有名な空気を採用し、水圧シリンダは、出口オイルの圧力を強く制御する。
速度の変更に従って接着剤のputputを自動的に調節しなさい
ビームの高さ調節は便利、陰刻のprovlemを解決すること有効である
LIJIANGガラスの他のプロダクト
アルミニウム棒および暖かい棒が付いているスペーサの曲がる機械
適用
アルミニウム棒およびみみず棒が付いている自動スペーサ曲がる機械は1つのさまざまな凸の多角形アルミニウム フレームをアルミニウムにすることができる。アルミニウム棒およびみみず棒が付いている自動スペーサ曲がる機械は1つのさまざまな凸の多角形アルミニウム フレームをアルミニウムにすることができる。曲がる機械がアルミニウム棒、ステンレス鋼の棒、みみず棒、thermex、等を曲げるのに使用することができる。曲がる機械はまた大きいフレームを支えるために印刷物のコード、印刷物のラベル、ドリル孔、USBの機械手を含んでいる。
装置の細部
導く技術
技術的なデータ
Max.bendingのサイズ | 2000mm*2000mm (2500mm*2500mm) |
Min.bendingのサイズ | 250mm*200mm |
アルミニウム スペーサの幅 | 5.5-27mm |
次元の間違い | ±0.5mm |
角度の間違い | ±1º |
処理速度 | ≤26s |
空輸補給 | ≥0.65MPa |
総力 | AC220/380V 50Hz 2.5KW |
次元 | 10500mm*2200mm*2600mm |
電気変数
名前 | ブランド | 名前 | ブランド |
PLC | ドイツのSIEMENS | 三重項 | 台湾AIRTAC |
低電圧の電気器具 | ドイツのSIEMENS | シリンダー | 台湾AIRTAC |
サーボ モーター | 日本富士 | 電磁弁 | 台湾AIRTAC |
サーボ運転者 | 日本富士 | スイッチ力 | 台湾はがちである |
リレー | 日本OMRON | タッチ画面 | 台湾WEINVIEW |
センサー | 韓国AUTONICS | ガイド | 台湾TBI |
縦の自動車産業の板ガラスの洗浄およびクリーニング機械
1. 自動縦のガラス洗浄および乾燥機械の概観
自動車産業の板ガラスの洗濯機はガラス・クリーニングが二重ガラスを処理することができるように使用される。自動縦の洗濯機および洗濯機は次の機能を行うことができる:平らな、低eガラスの前もってきれいにし、きれいになり、そして乾燥。生産。ガラス洗濯機に小さい足跡、高性能、高性能および便利な維持の利点がある。
ガラスwashiing機械の2.Advantage•3組の0.1mmの柔らかい毛の柔らかいブラシの低eガラスを洗浄できる
•前もってきれいにすること(任意)
•空気ナイフは厚さに従って自動的に空気ナイフの幅を調節できる。
•新しい空気ナイフはアルミニウム プロフィール(Duckvilleの空気ナイフ)を使用し、空気出口のサイズはアルミニウム プロフィールのアヒルのくちばしによって調節される。これは調節用のねじの数を減らし、避ける各ねじが防ぎ、そして空気ナイフ共鳴をゆるむことを。
•ヨーロッパの消音装置システム
•クリーニングの速度の表示が付いている操作箱は正確にはっきりしている速度(8 10m)を表示できる。•水漕の自動温度調整、給水設備
•ステンレス鋼材料
3.縦のガラス洗濯機の主な特長
4. 縦のガラス・クリーニングおよび乾燥機械の技術変数
電源 | 電圧(V) | 380 |
頻度(Hz) | 50 | |
主力 | kW | ≈35 |
洗浄の速度 | m/min | 1~7 |
最高の高速 | m/min | 10 |
最低のガラス サイズ | mm | 450×280 |
最高のガラス サイズ | mm | 2500×4000 |
ガラス厚さ | mm | 3~15 |
ローラーの高さ | mm | 500±20 |
総重量 | kg | ≈3500 |
5. AutomaticGlassの洗濯機の細部
LIJIANGガラスの導入
適用
二重ガラスのガラス加工ラインは4つのセクション、移動セクション、洗浄セクション、点検セクションおよび押すセクション(全く7部)から(ガスの詰物と)成っている。それはおよび変化DGUを、二重ガラス自動的に作るのに、先端技術三重ガラス、低eガラス、定形ガラスおよび歩んだガラスのような良質に使用する。もっとどんなis、二重ガラスの2部分を同時に満たすことができる新しいIGラインか。
モデル | 最低のサイズ | 最高のサイズ | 低eガラス | ステップ ガラス | 三重ガラス | 詰物ガス(G) |
LJBZ1825 | 300*500 | 1800*2500 | √ | √ | √ | √ |
LJBZ2025 | 300*500 | 2000*2500 | √ | √ | √ | √ |
LJBZ2230 | 300*500 | 2200*3000 | √ | √ | √ | √ |
LJBZ2530 | 300*500 | 2500*3500 | √ | √ | √ | √ |
低eガラス/ステップはガラス/三重ガラス/定形ガラス/詰物のガス機能任意である。そして詰物ガスが付いているLJBZ2535G IGラインのサイズは2500*3200mm、2500*3500mmの最高ガラスにガスを満たすことができない。
変数データ
1. 生産の名前:出版物のパネルおよび詰物ガスが付いている絶縁のガラス加工ライン
2. モデル:LJBZ2535G
3. 起源の場所:チーナン、中国
4. ガラス厚さ:3 - 15mm
5. 絶縁のガラス厚さ:60mm
6. ガラス洗浄の速度:2 - 10m/分
7. ガラス コンベヤーの速度:48m/min
8. 洗浄のブラシ:3組の柔らかいブラシ
9. 洗濯機の材料:ステンレス鋼
10. 機能:DGU/Stepガラスを作ってガラス三重のガラス満ちるアルゴンのガスを形づけなさい
11. 最高のガラス サイズ:2500*3500mm
12. 詰物ガスのための最高のガラス サイズ:2500*3200mm
13. 保証:12か月
14. 色:青い(明るい白)、多くの色はcustomerizedできる
15. 長さ:23.5m
16. 方向:右から左に
17. 定形ガラス:1つの側面はまっすぐでなければならない
18. 最低のガラス サイズ:450*280mm
19. 高さ(ひくべきローラー):520mm
20. ステップ ガラス:小さいガラスは中または外である
主な特長
