ガラス4持ち上がる吸盤400KGの片持梁ガントリー クレーン

4つの持ち上がる吸盤400KG LJXJ400およびジャンボ ガラス ロード・テーブルが付いている熱い販売法ガラスの片持梁クレーン

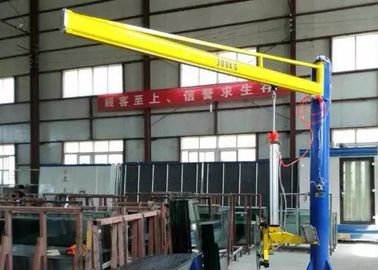

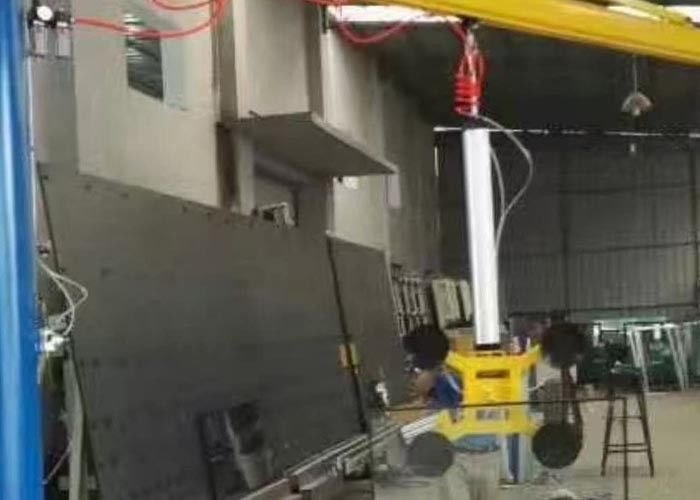

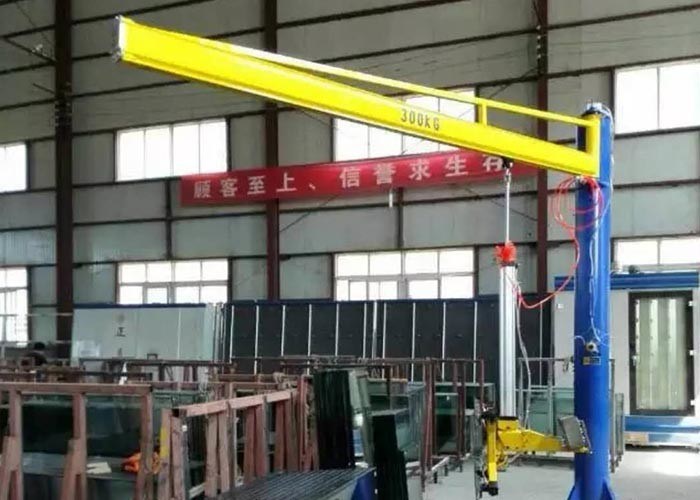

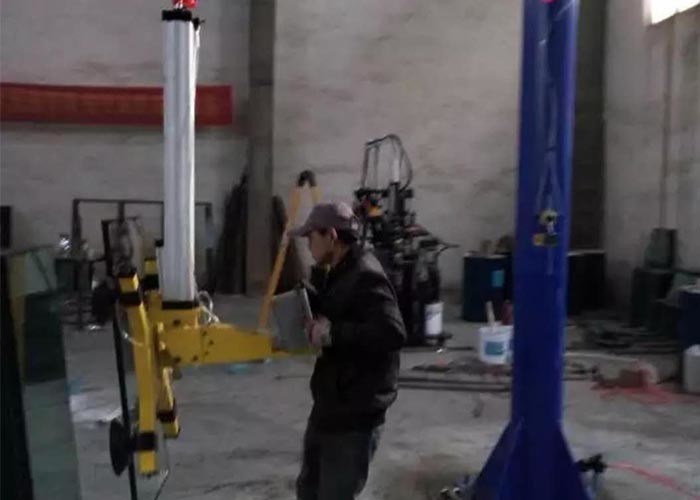

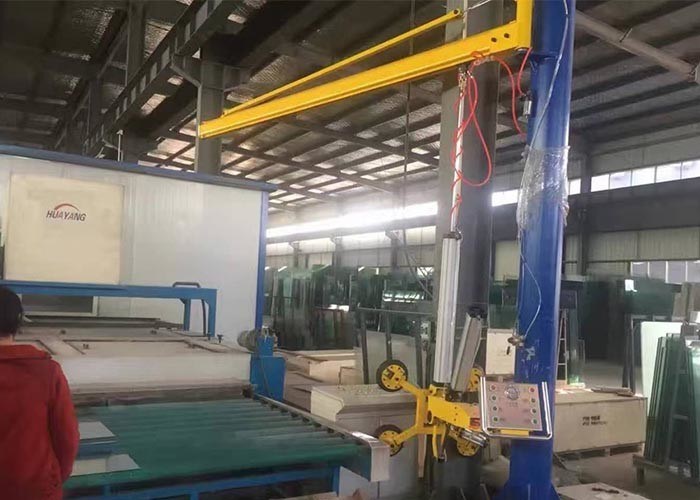

持ち上がる吸盤が付いているガラス片持梁クレーン

1. この真空のガラス揚げべらは絶縁のガラス シートを扱うのためである。
2。このガラス揚げべらは800kgのガラス シートを持ち上げられる
3。それは5つの吸盤と装備することである。しかし吸盤は顧客の必要性に従って加えることである場合もある。
4。装置は安定し、使いやすく、そして安全である。
5。真空の揚げべらは電源異常の場合には警報灯が装備されているまたは真空の漏出、光学および音響信号はオペレータに緊急措置をするように警告することをすぐに消える。

変数:

のための使用

- 絶縁のガラス生産ライン、
- ガラス カーテン・ウォール システムを取付けること、
- ガラス シートにガラス切断テーブルで荷を積み、荷を下す、
- 車のフロントガラスを取付けること。

フル オートのガラス ロード・テーブル

• 技術的な記述:

1) 警報システム:信頼できる真空の探知装置を使うと、現われるために異常な状態は自動警報であり、異常な場合異常な場合表示が、制御し、真空州のガラスの下で保証するのに使用され、真空警報確認することができる;真空州のガラスの真空の吸引のコップを保障する非常停止が異常なダウンタイムによるガラス損傷を避けるために避ける時;

2）操作パターン:装置に選択、便利で、直観的な操作のための自動モードおよび手動モード2機能がある;

3）作動インターフェイス:LCDのタッチスクリーンの表示、中国の表示、便利な操作;

4）本体および鉄骨構造すべて国際的な質の長方形の管の混合物リンクおよびボルト アセンブリを使用するため;長方形の鋼鉄管の厚さ:over3-8mm

5) 機械の材料は老化した、表面は錆の点およびずっと表面の酸化物の層を取除くために技術を錆取除いている最下の層は高級なエポキシのプライマーによって吹きかかり、表面は高級な自動車ペンキと吹きかかった。

• 詳しい働くステップ::

全体働くプロセスはPLCの自動制御か手動制御によって達成することができる。手動モードは装置の調節および維持のために主に適している。各行為は独自に完了することができたりまたは正常な仕事に使用することができる。負荷信号を（手動および自動）送った後、腕は転覆のメカニズムを通して約95度を上向きに回し、全機械は進み始める。腕の誘導装置がガラスに触れるとき、全機械は歩くことを止める。真空システムは真空システムを通って吸盤によって、ガラス吸われる働く。真空圧力が一定圧力に達する時、真空ポンプ停止。吸盤の望遠鏡の連接棒のメカニズムは腕持ち上がるモーターを通してそして80のmmの上でガラスを持ち上げる。約1.5秒の間停止はガラスを確かめるために、伝達ローラーにガラスを逆転させるためにモーターによって運転される大きい腕吸われる。ガラスの下の吸引のコップは吹き始め望遠鏡の連接棒のメカニズムは吸引のコップおよびガラス落下を同時にする。ガラスがコンベヤーのローラーで落ちるとき、細い腕は落ち続けるガラスは吸引のコップから分かれて、コンベヤーは信号ポイントで負荷機械および停止の前部分にガラス シートを送り始める。それから全フレームはゼロ位置および停止を見つけるために自動的に動く。切断テーブルからの信号を待っていて、ガラスは打抜き機のコンベヤー ベルトとして同じ速度の切断テーブルに送ることができる。ガラスが送り出された後、自動的に仕事周期を繰り返すため。機械は必須のガラス厚さに従って位置を選ぶことができる。

• 技術的な変数:

• 、シートのサイズ:最低のサイズ:2400 *1500mm （単一の側面のローディング）
• 、最高の負荷のサイズ:6100 x 3300のmm
• 、ガラス シートの厚さ:3 | 19mm
• 、働く吸収の深さ:700のmm
• 、Ｘ軸の歩く速度:5-25m/min （調節可能な）
• 、Ｙ軸の歩く速度:8-12 m/min （調節可能な）
• 、速度を運ぶ:5-25m/min （調節可能な）
• 、フリップ腕の数:12本の腕（二重側面のローディング）
• 、単一の腕の吸盤の数:3
• 、負荷のタイプ:二重側面のローディング
• 、働く周期:60S （各々の付加的な位置のための30S）
• 、設置電源:AC380V/50HZ （特殊事情は顧客の要求に従って調節することができる）
• 、設置合計力:8-17のkw
• 、圧縮空気:0.6-0.8 Mpa;
• 、真空:-50-99 Kpa （ガラス厚さに従って調節可能な）
• 、ワーク テーブルの高さ:900 + 20mm
• 、機械サイズ:4650 x 2980 x 900mm
• 電化製品構成:

1）のPLCのコントローラー:デルタ;

2）の頻度コンバーター:デルタ;

3）のタッチ画面:デルタ;

4）の接触器スイッチ:シュナイダー;

5）の遮断器:Chint、;

6）の転換の電源:デルタ;

7）の制御変圧器:Chint、;

8）の主要な電磁石弁:Airtac;

9）の光電スイッチ:Guangchuan/puruide/aotongmike;

10）近さスイッチ:Guangchuan/puruide/aotongmike;

注:受渡し日および技術的な改善によって、生産の会社は同じ水平なブランドの部分を取り替える権利を確保する。
