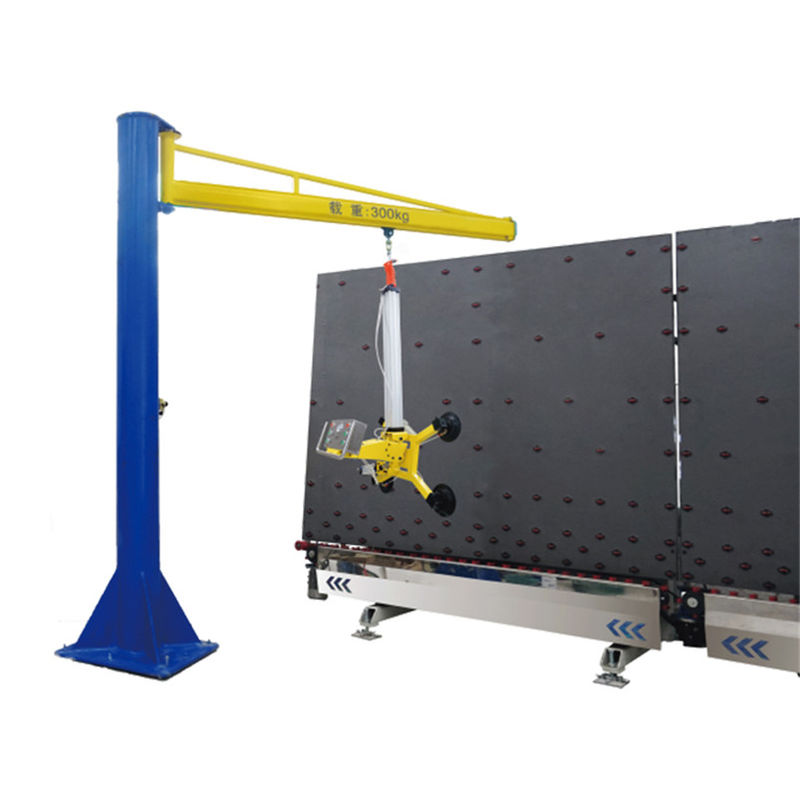

800kgsガラス吸引のコップのカーテン・ウォール フリップ真空の吸引の起重機の揚げべら装置

1. 真空の電気吸引のコップはカーテン・ウォール ガラスの処理および取付けのために使用され、クレーンによって一般におよび高く上がるトラック使用される。2。2つの電池は12V DCの（それらの1つは予備である） 3.充電器である:110V/240V /380V 50HZ/60HZの任意単相配達4。カーテン・ウォールのための電気吸引のコップの収容量はプロセス条件に従って400kgs/600kgs/800kgs （3つのモデル任意である） 5.は、力のメカニズム加えることができる工作物の90°-180°フリップ/回転の機能を実現するためにである。制御方式は手動制御/電気制御/リモート・コントロール/自動制御のどちらである場合もある。マニピュレーターおよびロボット実行モジュールとしてまたそれが自動および理性的な処理を実現するのに使用することができる。6。装置アセンブリは海外輸入された真空ポンプ、弁、スイッチおよびある重要な予備品が装備されている。台湾Airtacを使用して任意アメリカ人のトマスの真空ポンプを含んでまたはハーモニーの真空ポンプ、元の輸入されたCSB電池、日本SMC一方通行弁、任意輸入されたシリコーンの吸引のコップ、空気の部品、維持すること容易な等7.の安定した性能速くおよび簡単。8。ケイ酸ゲル（、スリップ抵抗力がある、防蝕からある;オイル抵抗力がある成っている吸引のコップがニトリル ゴム製吸引のコップは真空9.を発生させるために採用する否定的な圧力安全な真空の空気回路、従来の器械の表示と比較される否定的な圧力デジタル表示装置をガラス接触表面との真空の吸引を形作ることができるより強い吸着の実際の必要性に従って）、選ぶことができる、感受性は30%高められ、表示はより直観的な10.である。吸引のコップは調節し、閉鎖し、別に開けられて。11。真空の揚げべらはブザーおよび警報灯装置が装備されている。電源異常か真空の漏出の場合にはオペレータを緊急措置を遂行するように知らせるために、光学および音響信号は答える。12。電源は突然切られるとき真空の揚げべらはタンクが装備され、圧力スイッチ表示、30分の間落下からの工作物を保つことができる。13。別の球弁によってビームで4本の望遠鏡腕（任意）、300mmの直径が付いている4つの吸引のパッドが、各吸引のコップ動くことができる各吸引のコップ閉まることができるある顧客が処理したいと思うガラス板が小さければ出発、同様に作動することができる各吸引のコップは。同じ装置はまた異なったサイズのガラス板を処理できる。14。チーナンKationの掃除機の設計は欧州連合のセリウム13155の証明を渡し、それらはすべてセリウム識別されたプロダクトである

それはアメリカ人のトマスの真空ポンプか輸入されたブランドのハーモニーの真空ポンプによって装備し輸入されたCSB電池は選ぶことができる。電池はエネルギー蓄積および手入れ不要である。ガラス深い処理の間に電源に接続する必要性がない。

ガラスの取付けを高く上げるガラスは細心の全面的な組織および構造である。構造の前に、さまざまな機械および用具が正常であるかどうか、そして手段が正しいかどうか、各場所の人員を点検しなさい。高度操作のための用具そして部品は工具セットに目的が落ち、人々を傷つけることを防ぐために置かれるべきである。ガラスは点検が完了した後高く上げることができる。（1）はガラスが割れているまたは欠かれるかどうか、そして掛かるクランプの銅版の位置が正しいかどうかガラスの質を、払う注意をに点検する。ガラスの表面を乾燥した布と拭き、マーカーが付いているガラスの位置に印を付けなさい。（2）は電気吸引のコップ機械を取付ける。電気吸引のコップ機械は持ち上がることが左右の偏向および回転を避けることができた後わずかにガラスの上で対称、ようにガラス、置かれ。（3）はガラスの適切な位置に手動吸引のコップおよび側面の保護ゴム製袖を取付ける。ガラスの手動吸引のコップはガラスが時ガラスを助けるために異なったプラットホームで動作している労働者を可能にする。時間節約、labor-saving、および費用節約、作動すること便利でおよび速い真空ガラスの吸引のコップの拡散機の利点;、oil-free真空ポンプが装備されている工作物を小さく、軽量扱うこと容易外部電源無し;人間工学的の設計を使って、音および軽い警報システム、エネルギー蓄積装置、高性能、長い耐用年数および他の特徴;完全な持ち上がり、処理の解決を形作る運転に協力しなさい。真空の拡散機ガラスの処理の適用、ガラス ローディング、および荷を下すこと、ガラス カーテン・ウォールの取付け、等;比較的平らで、密な表面および比較的規則的な形の工作物のために適した。次に真空の拡散機の働き原則は真空装置（真空ポンプ、等のような）、および他の工作物と接触に送風管を通して真空の吸引のコップ否定的な空気圧が吸引のコップで発生するように（ガラス、鋼板、等のような）接続されたり、そして次に吸い真空装置を始める。工作物:工作物が行先に運ばれるとき、真空のチャックは手のスライド弁を通して空気圧かわずかに肯定的な空気圧を0点規正する否定的な空気圧から変わり工作物の輸送の仕事を完了するために真空のチャックは分かれている。

1. ガラス吸引クレーンの真空の揚げべらの開始は制御箱の電源スイッチで回る、真空ポンプは始まり、十分な真空を保障するために蓄積装置の空気は最初に避難する。圧力が50%より低いとき、健全で、軽い警報ランプは必須の真空圧力が達されるまで驚かす。圧力が一定圧力に達する場合力を節約するために、真空ポンプは自動的に動くことを止める。現時点で、真空の起重機は作動可能状態にある。2.吸引の起重機の吸引のコップがガラスの表面に近いようにガラス吸引のクレーン制御の位置持ち上げ装置の動き。現時点で、吸引の起重機の吸引のコップはガラス表面と十分に合い、密封される;3.ガラス吸着押し槓杆握りの手動手のスライド弁。現時点で、吸引のコップは真空システムに接続され、吸引の起重機は自動的にガラスを吸収する。真空の圧力計は現時点で真空の程度（圧力）を表示する。圧力計は55%の真空の程度を示すとき（- 0.55kg/f）の意味する運ぶことができることを。このプロセスは約2-3秒かかる;4.ガラス フリップは弾くために錠シャフト ピンを引き出し、工作物を運転するように吸引のカップ・ホルダーを力強く押す。それが約90度のとき、シャフト ピンは自動的に吸引のカップ・ホルダーを締める。現時点で、工作物の90度縦フリップは実現される。5.排出するガラスに持ち上がること/荷を下す位置に版を運ぶために制御を電気起重機扱う;6.ガラス解放は各吸引のコップを大気と伝達し合わせる槓杆握りの手動スライド弁を引っ張るそして吸引のコップとガラス表面間の真空圧力は吸引のコップとは別に、およびガラス意志消える。7.繰返し演算は運ばれるべき次の板に動くために持ち上げ装置および繰り返しのステップ2.を作動させる。
