商品の詳細:
|
生産の名前: | ガラス持ち上がる機械 | ガラス重量: | 400 kg / 600 kg / 800 kg |
---|---|---|---|
ガラス吸盤: | 4/6/8以上 | ブランド: | 李江ガラス |
保証: | 1年 | 電圧: | 220 V |
ハイライト: | 真空のガラス揚げべら機械の荷を下すこと,300kg真空のガラス揚げべら機械,負荷の真空のガラス揚げべら機械 |

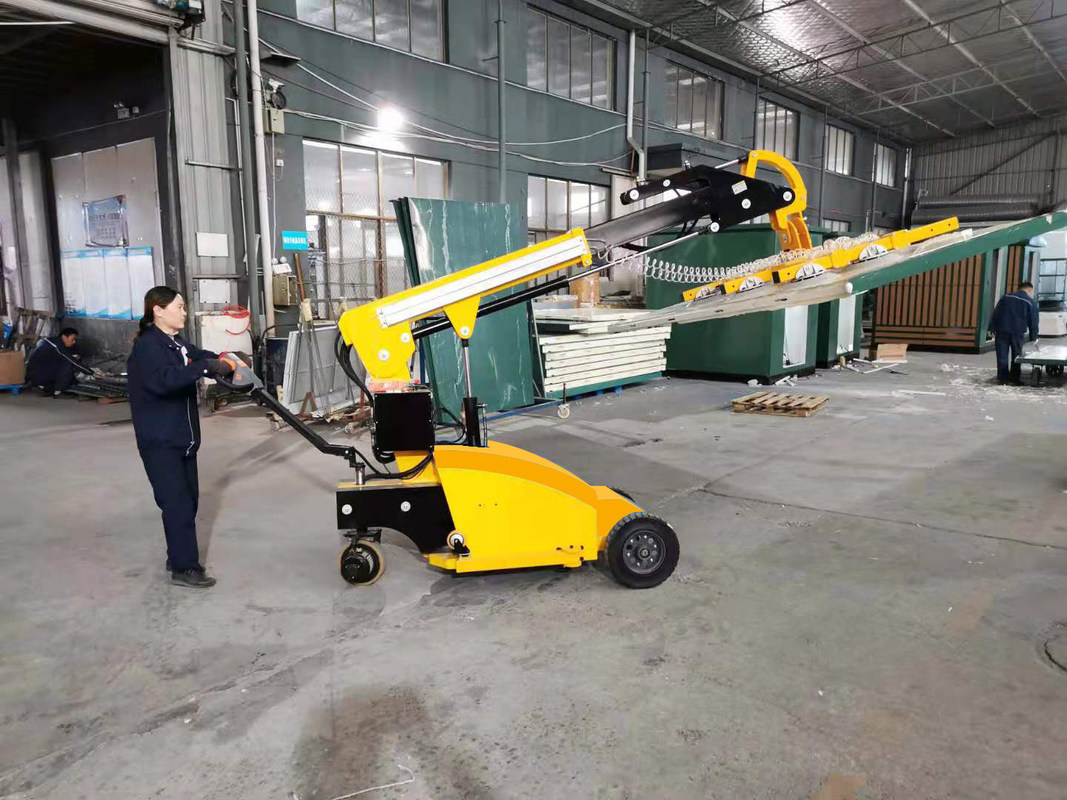

空気の真空の4メートルが付いているガラス揚げべら機械は長さ4メートルの武装し、
1.ガラス持ち上がる装置の機能記述
ガラス揚げべら機械の変数:
変数構成 |
変数構成 | 変数構成 | 変数構成 |
負荷KG | 400KG | 600KG | 800KG |
モデル | DP-X4P | DP-X6P | DP-X8P |
重荷KG | 70KG | 90KG | 100KG |
最低次元
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
最高次元
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
吸引のコップのサイズmm | (統一された標準的な吸引のコップのサイズは、各装置一般に使用することができる) | ||
KGに耐える単一の吸引のコップ |
100kg (実際のテスト負荷は180kgより多くに達することができる) |
||
回転機能 | 360の°の手動回転(特別なlabor-saving装置、安全および信頼できる、作動すること容易な) | ||
逆スキャン | 90°マニュアル回転(人間化された設計、自動バランス、速いおよびlabor-saving) | ||
電圧DC | DC12V (2特別に長い電池の寿命に造られる) | ||
持久力 | それは1つの充満の3-5日に使用し2つの電池は互い違いに使用することができる | ||
エクステンション・バーMM | 500mm (単一の側面の長さは、特別なガラス指定カスタマイズすることができる) | ||
制御システム | ワイヤーで縛られたリモート・コントロール吸引および排出 | ||
カスタマイズ可能 | 注:それはあなたの特定のプロセス条件、工作物のサイズおよび重量に従ってカスタマイズすることができる。 | ||
重量標準 |
慣習的なガラス重量=長さの×の幅の×の厚さの×ガラス密度2.5の÷ 1000 000 =ガラス重量 3660×2440×19×2.5÷1000 000=424KG |
||
安全率
|
起重機のためのヨーロッパのセリウムの安全規則に従っておよびドイツの事故予防規則のuvv 18およびVBG 9a、真空の吊り鎖の最もよい安全率は2.0の2.0のzの要因、負荷である1570nである |
電気部分:
(1)真空の電圧変更およびブザー警報単位は真空の揚げべらに接続される。真空機械の負荷がもはや一定圧力に達しないかまたは漏電が起これば、警報単位は弱いからの弱いおよびブザーの音に紫色の警告を活動化させる。、オペレータをこれをそのうちに取扱うように要求しなさい。
●真空の部品:
(1)吸引の揚げべらは85%上の、省エネ、密集したおよび軽い、手入れ不要のポンプ容量のドイツのoil-free回転式ベーンの真空ポンプを、等の8つのm3/h、大きい真空の免状使用する;
版が処理方法の持続期間のために傾くことのほかの余分な量を保持できることを保障するために(2)装置の全セットは6個の真空の吸引のコップ、分岐吸着が、装備されている
適切な吸引のコップの高さを達成するために(3)吸引のコップの生地は360mmの直径のニトリル ゴム、オイル(ベンゼン)、耐久、抵抗力がある酸およびアルカリでしたりおよびFRPと首尾よく吸着できる。理論的で巨大な吸引圧力=美しい場所(物理的なプロダクト*係数) *計算された延長(0.6棒);(0.18 * 0.18 * 3.14) *およそ610.4 kgである0.6 * 10000 = 610,416。4つの例の安全率に従って、吸引のコップの確実な許された吸引力は610.4/4つ= 152.6 kgである。6個の吸引のコップの総吸引エネルギーは600kgである。注:上でテーブルで与えられる真空の吸引圧力は以下計算された60%の真空の程度である。毎日の働く条件では、小道具の真空の免状は85%以上達成できる
(4)真空の圧力センサーは日本のブランド松下電器産業によってなされ、警報ストレス度は60%の真空に置かれる;
開閉制御するために(5)各吸引のコップは試験球弁が同じ用具がパネルの指定の範囲で使用することができることを保障する装備され;
(6)吸引棒の上部および下の部品はばねによって上向きに方向づけられる。今度は版が平らでなければ、ばねは緩衝として吸盤の安全そして信頼性を保障するために吸盤に均等に荷を積むために機能する。
●全面的:
(1)カーテン・ウォールの外部の構造のための欧州連合DIN EN 13155の真空の小道具のフォーマットに従って。
(2)横の扱い、電気で作動させた弾き、そして縦の処理。
(3) FRPの独特なサイズに対処するのに適用範囲が広い設計が、使用することができる。
