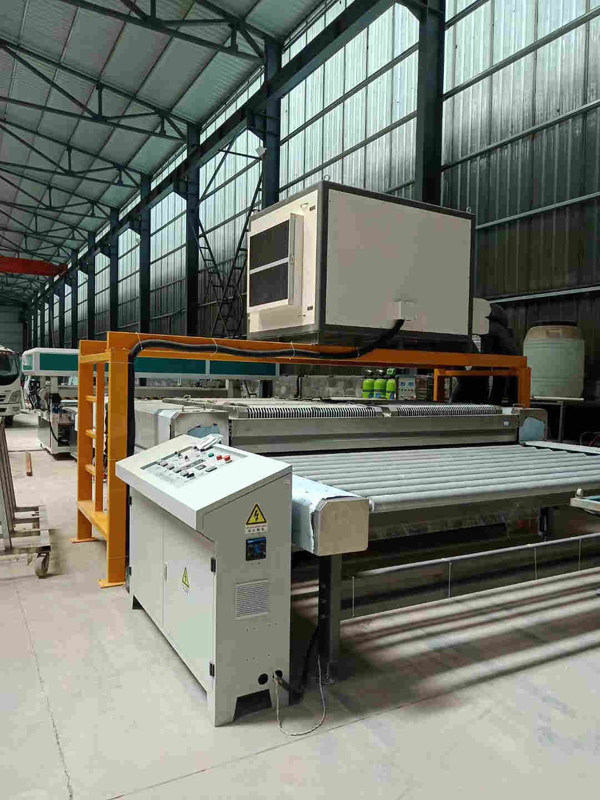

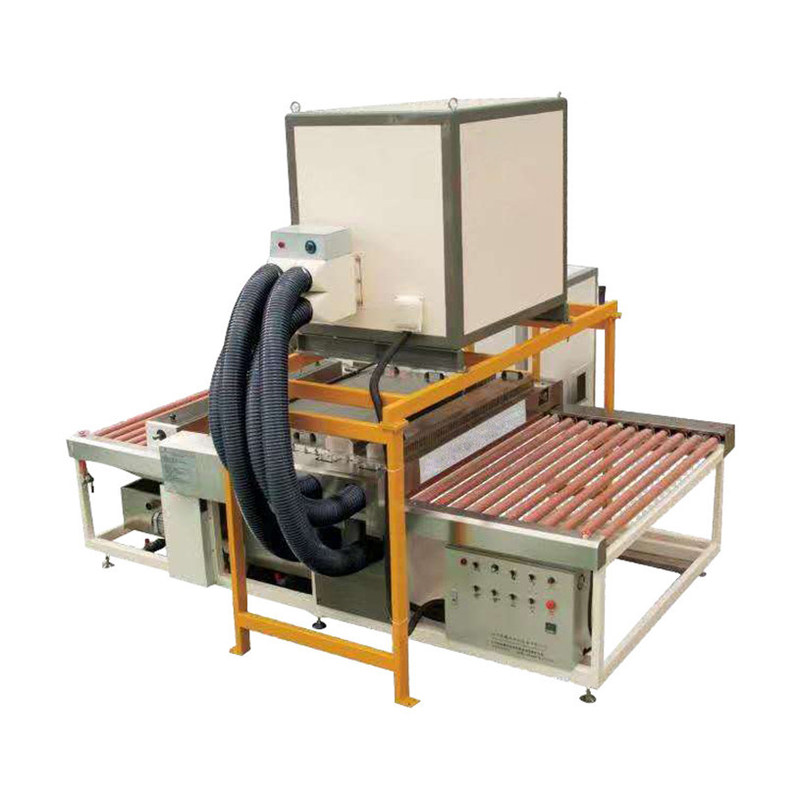

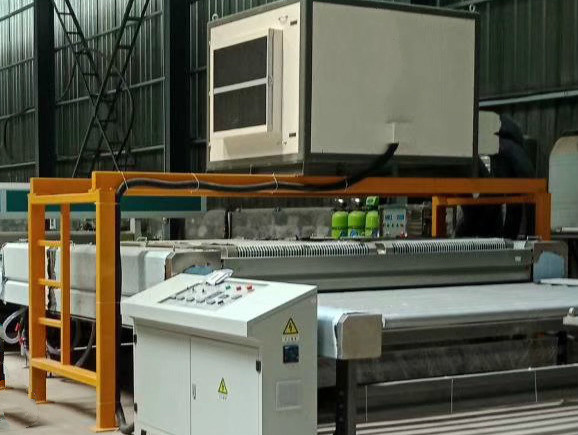

横のガラス洗濯機の板ガラスの洗濯機のガラス洗浄および乾燥機械

自動横のガラス洗濯機の名前の適用

ガラス プロダクトの洗浄し、上部および下のブラシによってまた乾燥のための自動横のガラス洗濯機は、双方からのプロダクトの自動洗浄を、同時に行う。装置は次の操作を行わなければならない:

- ガラス ローディング（加工ラインから自動）;

- ガラスの（自動）洗浄;

- ガラスの（自動）乾燥;

- 荷を下すこと（マニュアル）。

• 構造の特徴
  • 機械構造はアルミ合金の組み立てられた構造、決してスクラップ、永久的な耐用年数とではないし、70%エネルギーを節約できるのは高性能機械である。機械は洗浄ガラスのため和らげる前に、研ぐことの後にそしてスクリーンの印刷の前にである。
  • 他の構造の部品は塗られるペンキよりよい一等級の粉で、機械表面の耐食性を作る

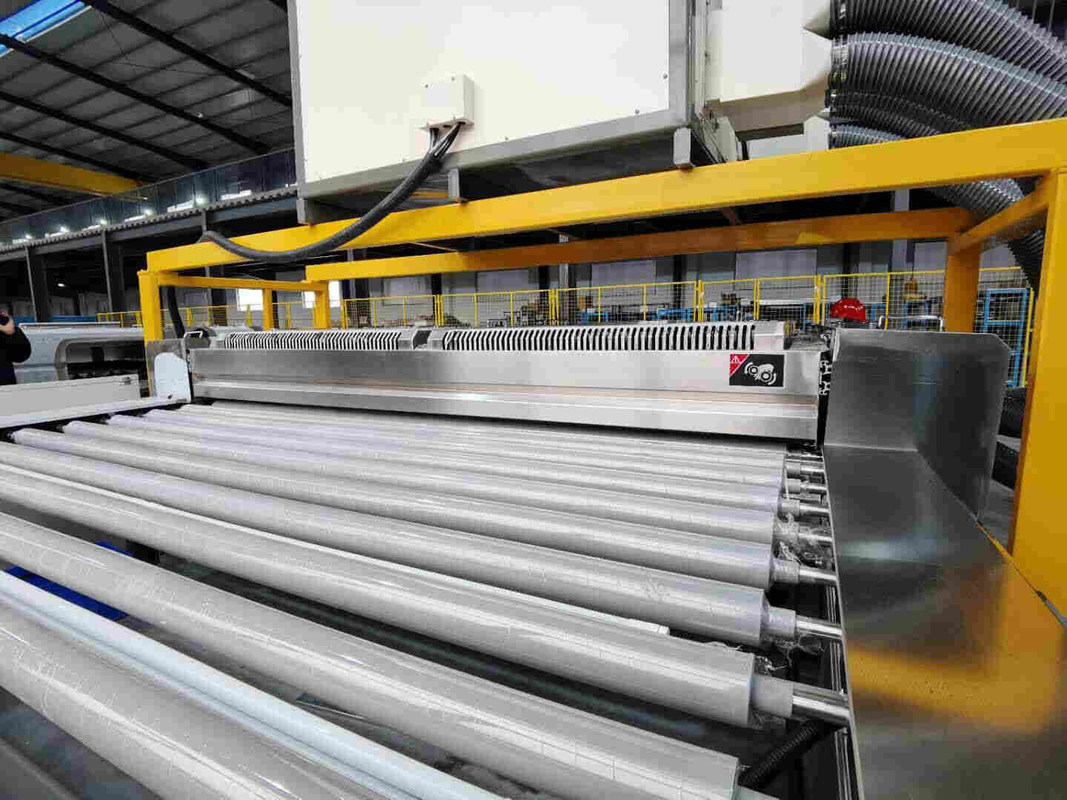

  • 機械のすべての送信のゴム製 ローラーは良質のワシントン州のための条件を達成するSS304シャフトとの加硫させたゴム製（酸性液体と連絡するのを禁止される。）、錆によって引き起こされるガラスのための二次汚染を減らすことができるである。
  • 水と連絡される洗浄セクションおよび他の部品はステンレス製材料から二次汚染および錆問題を減らすために成っている。
  • 洗浄セクションおよび乾燥セクションはmax.to 350mm全体として洗浄し、維持してが便利である上昇上がる場合もある。2回は保護する:デジタル制御の打撃の保護、安全限界スイッチ保護。
  • 機械に3組のSS304シャフトが付いているブラシ（φ160mm）がある。洗浄LOW-Eガラス機能:表面の傷なしでLOW-Eガラス、通常の上塗を施してあり、太陽上塗を施してあるガラスを洗浄できる。

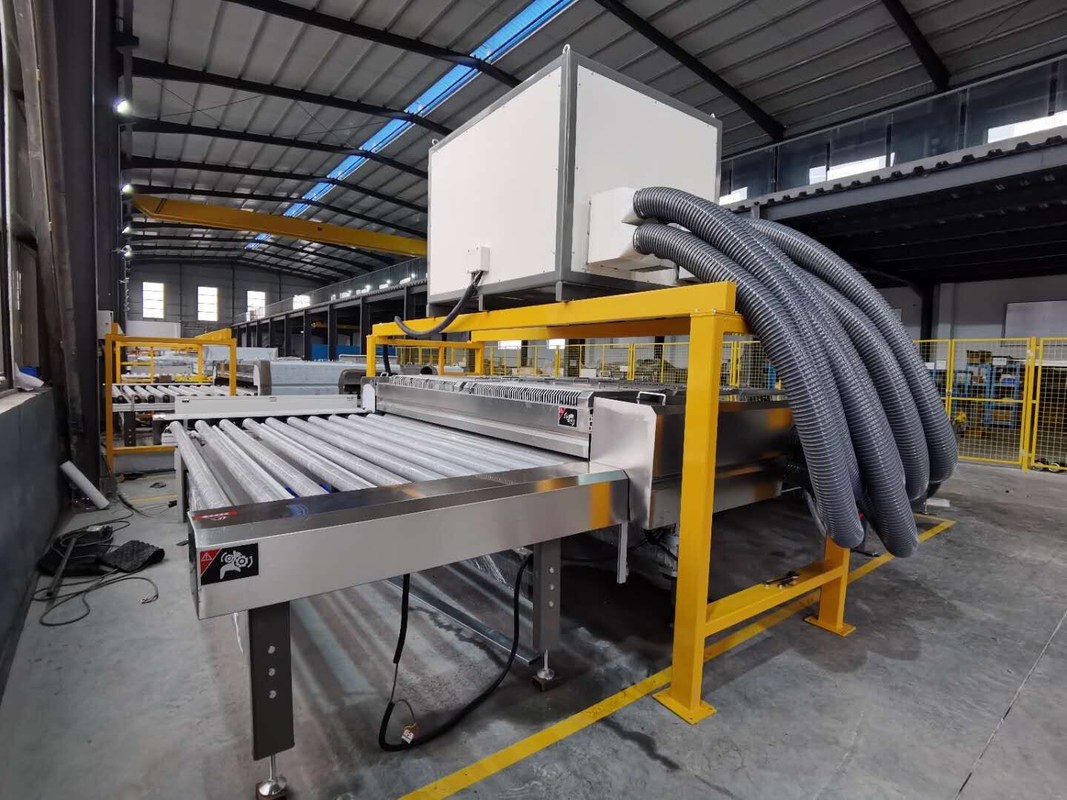

  • 機械にステンレス鋼およびアルミニウムから大きい風がおよびよいある成っている2組の空気ナイフがあり効果を乾燥する。機械は空気暖房装置を備えている。
  • 送風機に空気入口、大きい気流および優秀な乾燥の効果でエア フィルターがある。全送風機は機械の上でスペースを節約するために取付けられ、洗浄とともに乾燥セクション上がり、エア フィルターは便利な点検およびクリーニングのための側面にある。エア フィルターは7日毎にきれいにする必要性である。
  • メイン ドライブはギヤ ドライブ、頻度速度制御およびデジタル表示装置である。洗浄セクションのローラー ドライブにある運転した別のベルトが付いている上部および下のモーターによってブラシをかけなさい。張力車輪、適用範囲が広いブラシの回転、高精度、等のブラシのない自動車滑車の利点によって滑らかな速度および長い耐用年数を過し、良質の整理を必要とする特別なガラスを洗浄できる。
  • 機械は機械ボタンによってそして労働者操作の便利のデジタル表示装置と制御である。それは他の機械によって接続しなさいセービングの労働のための最もよい選択である。接続された周波数変換は、他の機械洗濯機の速度を制御できる。
  • 機械の水漕は移動可能クリーニング、変更水、点検、等のために容易の、洗浄の効果をよりよく作る機械の側に。
• 技術的な変数

• • 最高。ガラス幅:2600mm
  • Min. Glass Size:400mm*400mmはまっすぐに置いた

対角線に置かれる300*300mm

（単一の列に左右の側面からのガラスを置く限界）

• ガラス厚さ:3mm-25mm （デジタル表示装置）
• 速度範囲:Vmax=1-12m/min （3-25mmの内のガラス厚さ）
• ゴム製 ローラーおよびブラシのローラーの速度:頻度調節。
• 働き高さ:（900±25） mm
• 総力:35KW
• 水源:循環水、水道および脱イオンされた水（バイヤーは脱イオンされた水装置を独自で準備する必要がある。）
• 電源:440V、60HZ
• 機械次元（L*W*H）:5500*4500*2840mm
• 機械重量:3840KG

• 主要な部品構成

• メイン ドライブ モーター:浙江
• ブラシ モーター:浙江
• 高圧送風機:広東省
• 水ポンプ:フーナン
• ブラシ:アンホイ
• インバーター:Rexorth/Frecon
• すべてのステンレス鋼のパネル、空気ナイフ:広東省
• ステンレス鋼の水漕およびカバー:広東省
• 伝達ローラー:広東省
• 制御キャビネットの主要なコンポーネント:シュナイダー

IV.テストおよび受諾の標準

テストおよび受諾の標準:水位標、ローラーの印、ガラスの傷がもしし、ガラスが乾燥して、ない互いそして伝達偏差に当り、GB/T1.1-2009標準を参照して、ガラス縦の方向からの黒い背景そしてランプによってガラスを、そこに点検しなさい。

V. Machine Layout

部品表
