商品の詳細:
|
証明: | CE | 名前: | 回転テーブル |
---|---|---|---|
条件: | 新しい | 次元(L*W*H): | 600*550*985 mm |
提供される売り上げ後のサービス: | 利用できるフィールド整備および修理サービス機械類を海外、分野の設置、ビデオ テクニカル サポート依託そして訓練の整備するために、設計します | 電圧: | 380V 50Hz (カスタマイズ可能な) |
総力: | 0.37 KW | 作動次元: | 1500*1500 mm |
重量: | 75/48kg | ||
ハイライト: | 回転テーブル二重ガラスのガラス機械,1500*1500 mmの二重ガラスのガラス機械,回転テーブルのガラス生産ライン |

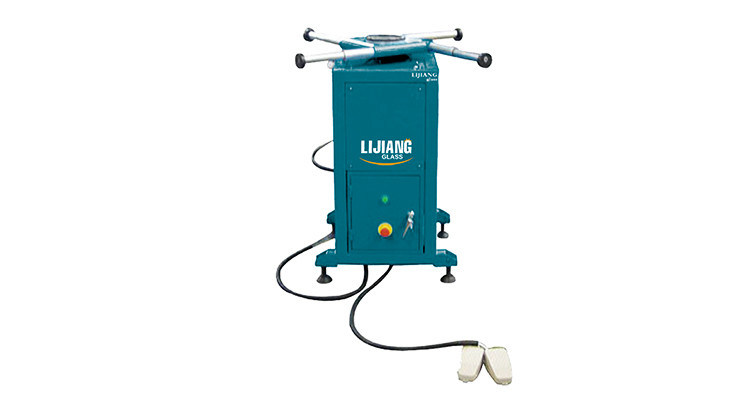

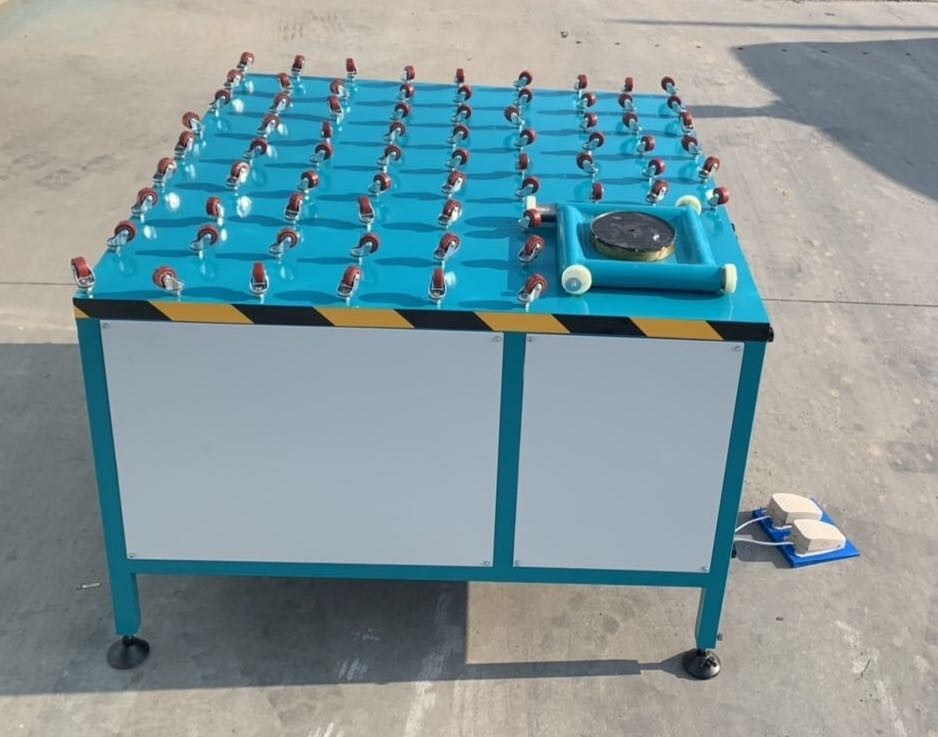

密封剤は回転テーブル機械- LJSK02 --を機械で造る
1. 導入:
回転テーブル機械は補助回転ガラスに異なったガラス サイズによって手動密封ポンプ機械を使用するとき、サイズ カスタマイズすることができる使用される。回された密封剤広がりのテーブルは作成の絶縁材の行為の壁ガラスの最後の序文である。それは引くことの二重グループのゴムのための回されたテーブルである。それは回る90°Integral進むことができたり時また回る進むことができる表面または反対。吸盤を持っている自動制御装置を回転させ、掃除機をかけなさい、ガラス サイズの自由の選択の吸盤および伸張のアーム制御を結合できる。特別な作成の伸張の腕は平面の上の平面を保証できる。この回された密封剤広がりのテーブルは着実に回る;低速を破壊しなさい、安定性を支えなさい。それは絶縁ガラスを作成する理想的な装置である。
2. 主要な技術的な変数:
労働環境の温度 | 15-40℃ |
/沈殿物の温度運びなさい | -20-55℃ |
/沈殿物の湿気運びなさい | 30-90% |
入れられた電圧 | AC480V±10%、60HZ |
入力パワー | 120w |
回された速度 | 6.5r/min |
空気消費 | 0.5-0.8 Mpa |
最高のガラス サイズ | 2000*1500 mm |
最低のガラス サイズ | 200*200 mm |
次元 | 600*450*950 mm |
3. 主要な構造
この機械は調節する平底を、支える、回転する装置を動かすために装置、広がりを支えるために含んでいる精神は制御システムを運ぶ、電気電気器具は制御システムおよび板を。
3.1支える装置を回転させなさい
装置の上の支柱を含んでいたり支柱を、棒の上の支柱、支えるセット、大きい吸盤、小さい吸盤を回転させなさい。
3.2装置を動かす広がり
この装置は広がり減速の電気工学を動かす成っていたり機械およびチェーン円形を減速する。
3.3精神は制御システムを運ぶ
このシステムは精神の源プロセッサ、電磁気弁、選抜された方向弁を含み、真空発生機械は、サイズの吸盤のマッチをシステム制御ために渡す。
3.4電気電気器具の制御システム
このシステムは広がり、電気電気器具の後で感じる機械を部分電気電気器具その壊れ目機械成り、構成する、操作信頼できる働くことである簡単、程度によってが高いオートメーション作動できる。
4、取付けおよび調節
この本体は乾燥したの基づいていなければならないし、粉があり、そして腐食、10-40℃の温度がある。平底を調節するために調整し機械にレベルを保たせるゆるむために動かないためにかどうかすべての堅いfirmwares接続詞の場所を完全に点検し堅く結合する。
使用複数のかせ傷は基づいていることの後で4mm2の部門別の平面、本体と主な基づいている点間の抵抗とのyellow-greenの二重色の銅を、アニールした4Ωよりより少しがもし。
5、使用および操作
5.1ガラス サイズ≤500*400 mm
の皿の上で支えるために大きい吸盤を最初に引っくり返したり最後を、接触を、場所「開いた」位置の電源のノブ スイッチすぐに取扱うために、変わるために置かれる発注したり真空の吸盤制御ステップをスイッチ動かすフィート、調整の圧力計制御ノブを」、肯定的」間の位置の場所にノブに、操作の習慣に従って、適当な圧力価値を(それから吸盤ガラスの刑務所に従って、余りに大きい調節してはいけない)変更の方向電気工学達成させる真空の程度に修理しなさいまたは」反」、最初に発注する動かす真空の吸盤制御ステップをスイッチ フィートを(別の方法で電気工学は)回らない、フィートをスイッチ動かすためにそして順序は回るために動くために、進むことができるすぐに操作歩む。
5.2ガラス サイズ≥550*400 mm
から分解するために上昇する皿への大きい吸盤の上の支柱は小さい吸盤に使用するために接触を取扱うために最初に引っくり返るために小さい吸盤の精神の道を中変えるためにすぐに、それから置いたガラスを、長さを棒の上のその支柱ガラス質のサイズに従って調整するために、それから回るすべてのガラスとそれから接触するためのボルトの堅いのの上の支柱を作る棒を支えるのに上の上の喜んで支柱最終的に変わる。残りは一緒に5.1である
6の注意
6.1ボルトのためのおよびガラス接触の皇后、絶対必要の堅いのの上の支柱までの調子が上を支える時、他では棒を、支えるために動くために、回る円形脱出するガラスから、作り出すガラス移動を現象支えなさい。
6.2する使用法の大きい吸盤は高いの入る気圧のへこみに調節するほしくない、さもなければ真空は余りにより大きいの存在の使用法の厚さのためのガラスより薄い、容易である地上ガラス。
適用:
この装置は中国の外国からの先端技術によってそして中設計されていた。それは2部品の多硫化物の接着剤を広げるために使用される特別な装置および/またはである
アルミニウム タイプ絶縁ガラスのための2部品のシリコーンの構造の接着剤カーテン・ウォールの。そしてBポンプは信頼できる働効果を保障できる韓国のブランドHASCO.Soを採用する。
特別で、便利な混合された装置は2部品の多硫化物の接着剤や2部品のシリコーンの構造の接着剤の良質の混合を保障できる。この装置は突き出された接着剤の均一混合物そして連続的な安定性によって、よい特色になり効果および高い生産の効率を広げる。
主な特長:
装置の効率を改善する1.Importedモーター システム
2.Imported密封剤銃、ステンレス鋼のミキサー
3.高圧装置を保護するため
4.Mixed率の探知器
5.Anti-backフロー制御の構造6.Importantの制御部品は韓国のブランドを採用する
6.Mixed率の探知器は2種類の接着剤のまれの制御できる
装置の効率を改善する7.Adopted韓国HASCO。
8.Sealant銃
私達は韓国HASCOからの密封剤銃を採用した。
接着剤をきれいにすること容易なステンレス鋼の組合せの管および雑種の心棒。
確かめ接着剤、不完全な混合を避けるポンプの特別な逆止弁は流暢に突き出る。
9.Glueバケツ
均等につくこと泡なしで。
主要な技術的な変数:
働く空気圧 | 0.3-0.6MPa |
密封剤の広がり圧力 | 15-20MPa |
密封剤の容積 | 4L/min |
A/Bの密封剤の直径 | 570mm/280mm |
密封剤の広がりの空気圧の比率 | 50:1 |
混合された率 | 6:1-14:1 |
空輸補給 | 流れ0.8m3/min |
空気圧 | ≥0.8MPa |
全体寸法 | 1100*950*1630mm |
重量 | 490kg |
接着剤のドラムの容量 | 200-300 ml/200 kg |
自動乾燥性がある注入口
低Eガラス端の除去剤機械
CNCのガラス打抜き機
