Name: フル オートマチックの高速200m/min CNCのガラス打抜き機のガラス ロード・テーブル
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: CY CNC6133（G）
Price: 31,500.00 USD
Availability: InStock

ホーム > 製品 > CNCのガラス打抜き機 >

フルオートマチックの高速200m/min CNCのガラス打抜き機のガラスロード・テーブル

200m/Min CNCのガラス打抜き機

6100×3300mm CNCのガラス打抜き機

200m/Minガラスロード・テーブル

起源の場所:

中国

ブランド名:

Lijiang Glass

証明:

モデル番号:

CY CNC6133（G）

送信

引用を要求しなさい

製品詳細

最高のサイズ:

6100×3300mm

厚さ:

3~19mm

正確さの切断:

±0.30

速度の切断:

0-200m/min

装置の総力:

9-15kw

機械サイズ:

6800×4100×1500mm

ハイライト:

200m/Min CNCのガラス打抜き機

6100×3300mm CNCのガラス打抜き機

200m/Minガラスロード・テーブル

支払及び船積みの言葉

最小注文数量

価格

USD 35000.00 - 28000.00

パッケージの詳細

容器/木箱

受渡し時間

30days

支払条件

L/C、T/T

供給の能力

15sets/month

完全自動グラスラミネート切断機

最高の価格を入手する

ガラス製造業のためのテーブルを切る200m/Min CNCガラス

最高の価格を入手する

高速200m/min CNCのガラス打抜き機のハイテクな切断テーブル

最高の価格を入手する

2-255mm CNCのガラス打抜き機のテーブルのガラス切断および磨く機械

最高の価格を入手する

送信

今接触

製品の説明

CNCのフルオートマチックの高速ガラス打抜き機のガラス切れ目ガラスロード・テーブル

CY-CNC-6133 （Gのタイプ）フルオートのガラス切れ目

CNCのテーブルを壊す自動ガラス切れ目は構成され、エア浮かぶ自動ロード・テーブル、自動切断のテーブルで。

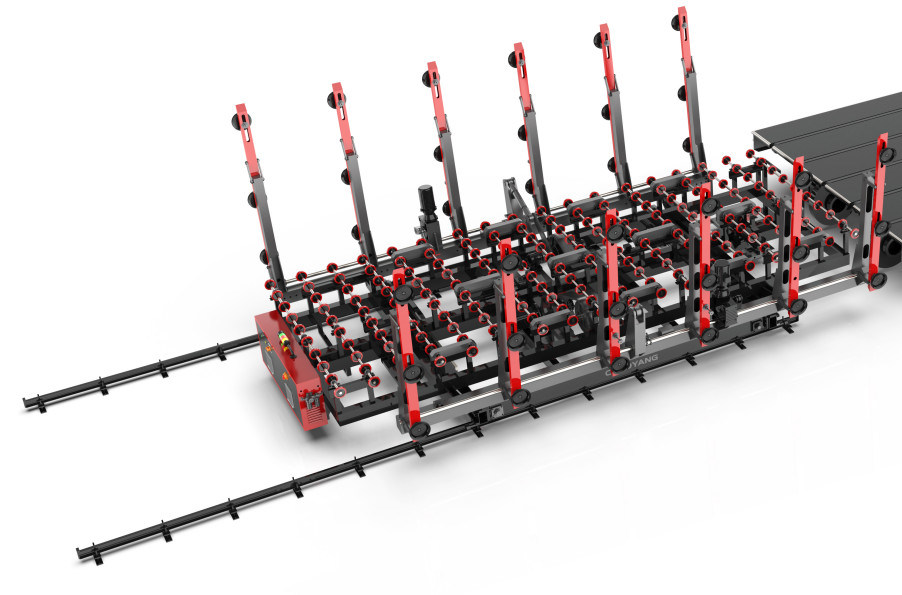

1.CY-SP-6133フルオートのガラスロード・テーブル

それは自動ガラスローディングのために主に使用される。ガラスを指名位置の置き、ローディングの信号を送った後、大きい腕は転覆のメカニズムを通して約95度を回し、全機械は進み始める。小さいのの誘導装置時

腕はガラスに触れる、全機械は歩くことを止め、ガラスはガラスの真空システムを通して吸引のコップ吸われる、細い腕の持ち上がるモーターは上向きのそして後方のガラスを約80のmm持ち上げる。歩くモーター退去および大きい腕は落ちる。ビング腕が時、ガラスの下の吸引のコップは吹き始める。細い腕が落ちる時、コンベヤーの車輪のガラス落下。最後に、ガラスはコンベヤーの車輪によって切断テーブルに運ばれる。

フルオートマチックの高速200m/min CNCのガラス打抜き機のガラスロード・テーブル 1

技術的な変数:
*、シートのサイズ:最低のサイズ:2400 *1500mm （単一の側面のローディング）
*、最高の負荷のサイズ:6100 x 3300のmm
*、ガラスシートの厚さ:3 | 19mm
*、働く吸収の深さ:700のmm
*、Ｘ軸の歩く速度:5-25m/min （調節可能な）
*、Ｙ軸の歩く速度:8-12 m/min （調節可能な）
*、速度を運ぶ:5-25m/min （調節可能な）

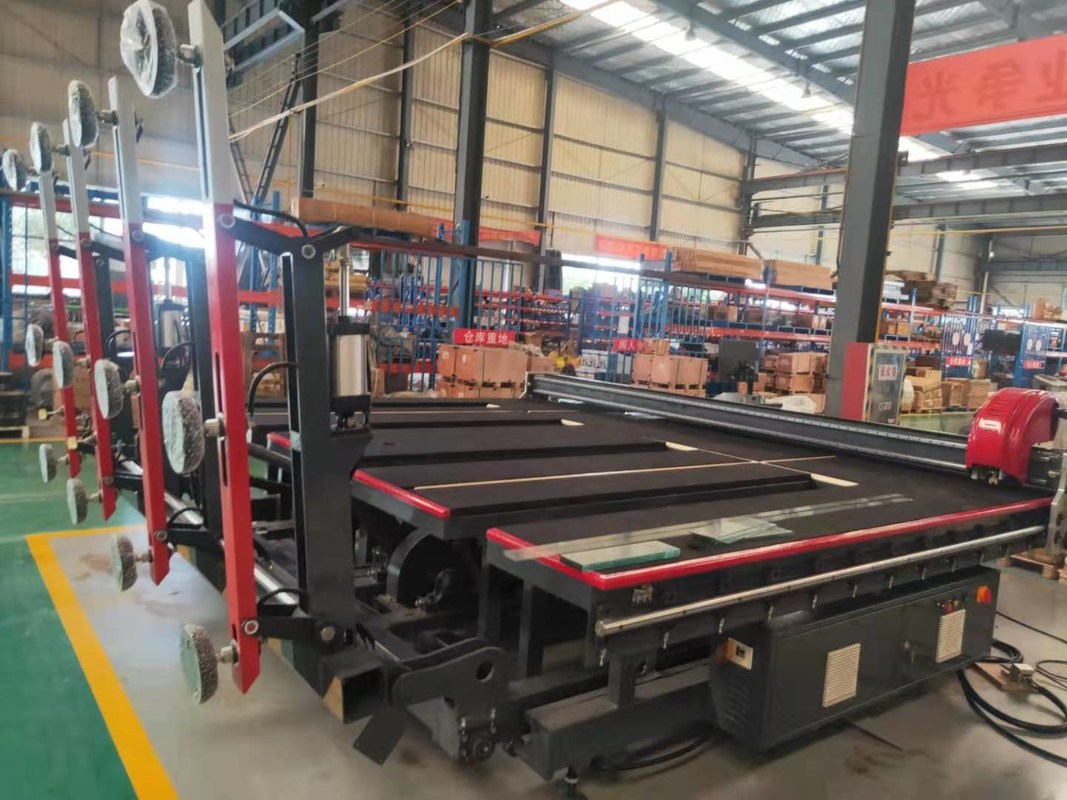

2.CY-CNC-6133 （Gのタイプ）フルオートのガラス打抜き機

その働く主義は自動的に入れたガラスの位置を仕事台へベルトを運ぶことによって切子ガラスを運ぶことである

次にXおよびYに沿うカッターのホールダー移動のダイヤモンド車輪が付いている光電スキャンシステムおよび髭剃り部を通して

プログラム制御、cutcによる方向それぞれシート。CNCの動きのコントローラーは機械の制御部品で、使用される

進められたACサーボモーターはドライブ部品で使用される。

フルオートマチックの高速200m/min CNCのガラス打抜き機のガラスロード・テーブル 2

技術的な変数:
*、最高のサイズ:6100×3300mm
*、厚さ:3~19mm
*、正確さを切る:±30
*、特別型ガラスの正確さを切る:±35
*、速度を切る:0-200m/min
*、速度を運ぶ:0-25m/min

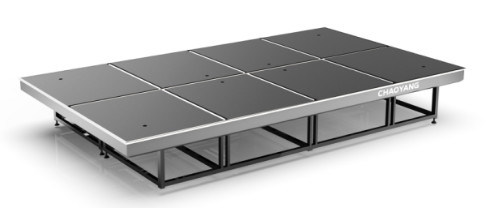

3.CY-BP-6133はエア浮かび壊すテーブルを（3+1タイプ）

技術的な変数:

1）、棒を壊す:3+1タイプ----

2）のテーブルのサイズ:6300×3500mm

3）のガラス厚さ:3-19mm

4）の力:8kw

5）のテーブルの高さ:900 + 20mm
