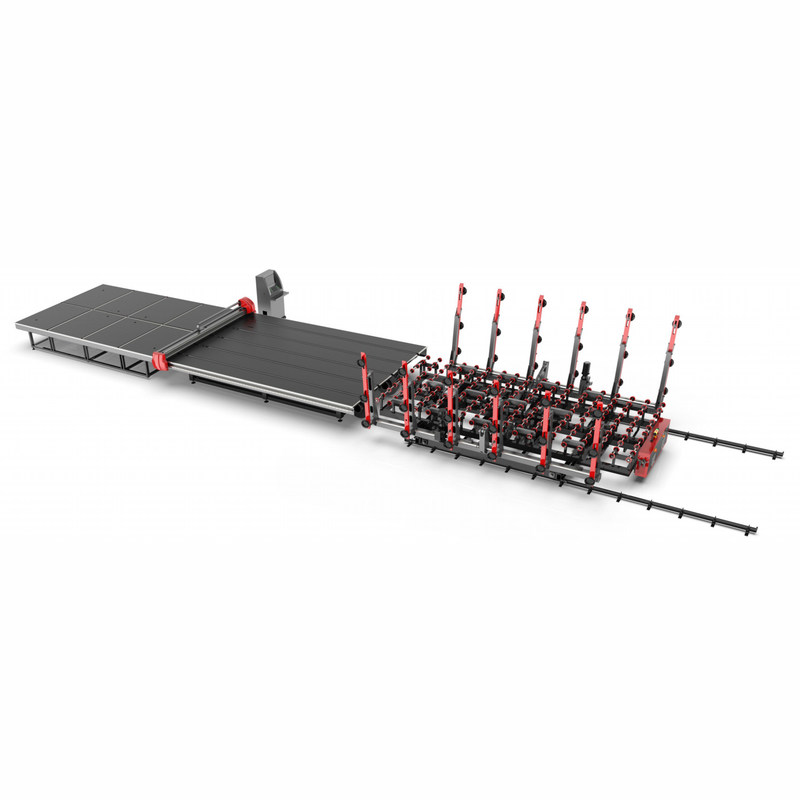

CNCのガラス深い処理のために使用されるガラス切断のテーブル機械

1. ガラス打抜き機の記述

ガラス カッター機械働き主義は光電スキャン システムを通して自動的に入れましたガラスの位置を仕事台へベルトを運ぶことによって切子ガラスを運ぶことであり、それからカッターのホールダーのダイヤモンド車輪が付いている髭剃り部はプログラム制御、cutcによってXおよびYの方向に沿ってそれぞれシート動きます。高度ACサーボ モーターは機械の制御部品でドライブ部品、CNCの動きのコントローラーで使用されます使用されます。

2. 装置の構成:

自動切断のテーブル:それはシャーシのメカニズム、ビーム メカニズム、仕事台のメカニズム、メカニズムおよび電気制御システムを置くメカニズム、光電スキャンを運ぶ刃物のメカニズムから成っています。

3. 主な特長

専門の構造ソフトウェアの分析によって1つは、装置最も完全なマッチを達成するために安定性、動的バランス、機械強さを保障しテーブルの構造が変形しないことを保障します。
2つに、装置1つの主調整機能があります。それは自動的に始まる前に仕事の効率を非常に改善するタッチ画面でかちりと鳴ることによってすべての準備を完了できます。
3つはで、高度の日本人のAnkawaのサーボ モーター装置を信頼できるようにする運転の部分、小さく、有効な間違い使用されます。
4つは国民標準的なマンガン含んでいるセクション橋鋼鉄（Q345A）によって老化する処置の後で、シャーシ材料溶接され、形作られます。この種類の鋼鉄の広範囲の機械特性、可塑性および溶接性はよいです。フレームは全体として処理され、装置の安定性そして正確さはプロダクトの安定性を保障するために老化の処置を和らげることによって非常に改善されます。特別な錆取り外しプロセスの後で、表面の錆の点および酸化物の層は取除かれます。上のコートは高級なエポキシのプライマーによって吹きかかり、上のコートは高級な自動車ペンキと吹きかかります。
必要なケーブルの5、適度な整理およびガス管および完全なシーリング
6つは高い切断の正確さが低雑音あるガイド・レールのために、高速無声線形ガイド採用され。
7つは米を切るために、日本SMCの比例した電磁弁使用されます。圧力はガラス厚さに従って自動的に調節されます。カッター ヘッドは360度を回し、上部および下の緩衝のカッターは切れます（どの直線でもおよびいろいろな種類の特別な定形ガラスは正確に切ることができます）。
8つはナイフの保護機能が、ナイフの頭部装備されています。ガラスかガラス ギャップの外のナイフの頭部の落下、プログラムが自動的に停止すれば、効果的に部品およびガラスへの損傷を防ぎます。
9つは、二重モーター高速ドライブ（慣性のYaskawaの大きいservo）切断の速度および流暢を保障します
10、コンベヤー装置、ガラス伝達速度を最大限に活用すること上部および下の伝達、周波数変換の速度の規則、安定したおよび容易のために同期自動変速機装置、便利な
11の補償機能、用具の突飛性の補償、整理の補償、ピッチの補償
12の位置装置、光電スキャンの位置方式

4.Configure

1. 、NSKの主要な軸受け:NSK;
2. 、案内面:FUJUN;
3. 、棚/ギヤ:RUIAN;
4. 、テーブル:輸入された産業フェルト;
5. 、車いす用テーブル:防水高密度板;
6. 、ナイフの車輪/ホールダー:山高帽子、ドイツ;

5.Technical変数

6.Software部分

1) 人間-機械インタフェースは簡単、寛大、変数調節です簡単、のより少し、簡単および直観的オペレータによって変更される必要があり、オペレータのための条件が低い変数です。

2) 連続した速度、順調順調、高い制御正確さ、モジュラー制御装置構造は絶食します;

3) 切断モード、光電位置の切断モードを導管で送れば直接切断モードは選択によって自由に置かれます。自動切断モードおよび航空作戦モードは処理の間にいつでも転換することができます。

4) 、図書館からの選り抜き特別型はプログラムする、写実的な図書館のネスティング量を、発生する自動ネスティング処理する関連した変数を置きま弾道を処理します;

5) 追跡し、プロセス経路の表示し、時機を得た動きの座標の録音、軸線の状態、I/0状態、自動故障診断の録音、そして警報リアルタイム;

6) いろいろ処理文書の極度のパッケージ ソフトウェア、AUTOCAD DXFファイルを、システム持っていますソフトウェアを（丁度ポールの編集方法と同じように）編集する自身のグラフィックを受け取って下さい;

7) 図書館から異常な形を、量を、発生する自動ネスティング処理する関連した変数を選ぶ写実的な図書館のネスティング プログラミング置き弾道を処理します;

8) 各指定の厚さの切断圧力が入り、救われたらガラス圧力在庫の貯蔵を、それ直接実施することができます完了して下さい;
9） DXFのクラスの分類機能は近点、入口点を含んで、またはグラフィック色によって、右回り、左回りに分類し、他の選択をファイルします。単相切断解放して下さいと二方向の切断間のスイッチを実現されます。

10) 光電位置機能は、実際の位置および偏角に従って、自動的に切断を調節します;

11) いろいろな種類の保護:柔らかく、堅い限界を含んで、カッター圧力限界は、外的な非常停止等制御します。

12) 補償機能:突飛性の補償、整理の補償、ピッチの補償に用具を使って下さい;

Opti
