商品の詳細:
|
生産の名前: | ガラス打抜き機 | 機械サイズ: | 2800mm*4200mm |
---|---|---|---|
ガラス厚さ: | 3 - 15mm | ロード・テーブル: | はい |
切断のテーブル: | はい | 保証: | 1年 |
テーブルの破損: | はい | ||
ハイライト: | 0.08%台のガラス切断のテーブル機械,吸盤CNCのガラス カッター |

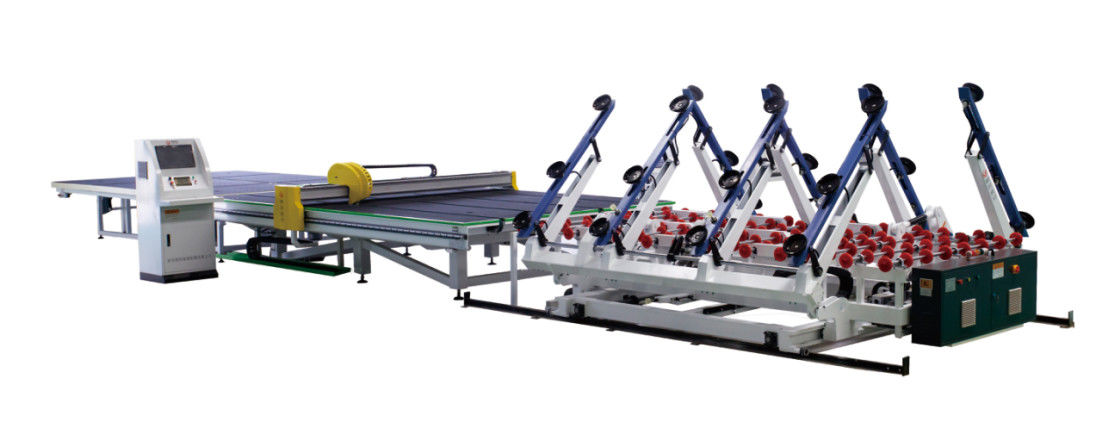

CNCの切断テーブルおよびガラスの吸盤が付いているガラス打抜き機
条件を高く上げること:
2平行鋼線ロープによってアイボルトで掛かることは他の目的によって、テーブルのレベルをゆっくりそして軽く保ち、絞り、影響を与えることを防ぐために逸れません。
鋼線ロープ、直径:12-14mmの長さ:3.5m-4m/pcs.
数 | 名前 | タイプ | 数 | ノート |
1 | ロード・テーブル | 単一の位置のYR-28/42倍の腕 | 1pcs | |
2 | 切断のテーブル | YR-CNC28/42 | 1pcs | |
3 | テーブルの破損 | YR-30/42 | 1pcs | |
4 | 柵 | 15kg/m | 3.8m*2pcs | |
5 | チェーン トランクを置いて下さい | YR-SPT28/42-072 | 1pcs | |
6 | トランクを鎖でつないで下さい | YR-SPT28/42-097 | 1sets | |
7 | 三方トランク | YR-SPT28/42-098 | 1sets | |
8 | ケーブル トランク | YR-SPT28/42-099 | 1sets | |
9 | 電気キャビネット ケーブル カバー | YR-SPT28/42-099 | 1pcs | |
10 | 柵の溶接 | YR-SPT28/42-094 | 2pcs | |
11 | Yの限られた付属品 | YR-SPT28/42-0986 | 3pcs | 場所の位置に従って |
技術的要求事項:
1.表面柵は水平、直線性accuracy≤0.08%です
2.ロード・テーブルの高さはCNCの切断のテーブルより高い5-7mmです。
3.ロード・テーブルのY軸によって限られる付属品はロード・テーブルが停止したときに位置を保障します。
4.ケーブルは監視管でトランクの集められた整頓されています、露出されたケーブル覆われるべきです。
5.圧縮空気は乾燥したきれいな空気、0.5-0.6Mpaの入力空気管です主要な空気管からのへ4つの方法です
FRLに直径10mm PUの管に変わる機械。
6.ガラスの棚は回転腕の中間の部品に固定されてあり
7。場所に従って調節される電気キャビネットの位置。
8.電気キャビネット力:380V 50HZのワイヤー直径3*10+1*6
9.止めねじ:M10*80合計:70pcs
柵のための止めねじ:CNCのテーブルのための28pcs、:ロード・テーブルの限られた位置のための8pcs、:6pcs、のために
トランク:たどる端装置のための14pcs、:スクリーン・フレームのための4pcs、:チェーン トランクのための4pcs、:6pcs.
10.安全操作、維持、取付けの後の指示の訓練。

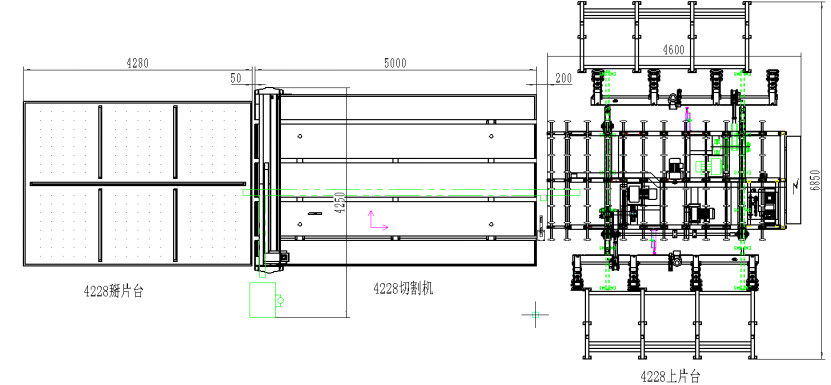

11。この配置図は顧客によって訓練の後で確保されました。
YR-4228は腕の二重位置のローディング機械を倍増します
1.1装置の構成:
1)装置の本体/装置の仕事システム/装置の交通機関/真空はシステム/機械転覆システム/高い及び低圧のシステム/プログラム制御システム吸います
1.2機械コンフィギュレーション:
1)転覆のスプロケット及び鎖:特別な高精度増強します
2)輸送のトロリー:輸入PU材料
3)真空の吸盤:輸入材料(倍は機能を吸います)
4)真空ポンプ:中国及びドイツの合同事業PUXU
1.3電気原物
1)PLCのコントローラー:デルタ
2)Tranducer:デルタ
3)アプローチ スイッチ:スイス連邦共和国ELCO
4)制御ケーブル:適用範囲が広い盾ケーブル
5)コントローラー:シュナイダー
6)空気の原物:台湾Airtac
7)肯定的で及び否定的な圧力センサー:日本SMC
1.4技術変数
1)ローディングのガラス サイズの限界:最低のサイズ1500*1500mm (左だけ)
最高のサイズ4200*2800mm
2)ローディングのガラス厚さ:3~19mm
3)ローディングのガラス周期:40-90 9つの時間を精密に計ります(調節可能)
4)転送速度:0~40m/min (調節可能な)
5)最高はガラス深さを吸います:700mm
6)最高の負荷のガラス重量:900KG
7)単一の側面のローディングのガラス腕数:6
8)単一の腕の吸盤数:3
9)負荷の転覆の腕:2
10) ローディングのガラス位置:2positions
11) 力のsource&力:V/HZ
12) 力を取付けて下さい:8KW
13) 圧縮機械の空気:0.3Mpa
14)真空圧力:-70~ -90Kpa (調節可能な)
技術情報
2.1:機械は要約します
1)自動ガラス ローディング機械はガラス棚からガラスを吸い、水平なテーブルおよび輸送に打抜き機か他のどの職場に回ることができる装置です。
2):真空システム使用装置の有名なブランドの真空ポンプおよび増加の安定性および安全主として。すべての仕事プロセスはPLCによって制御されます。
2.2:技術のdescriber
1)転覆モード:機械転覆、高速は、馬小屋、振動を働かせません
2)転覆の角度:95-98 (調節可能)
3)ガラス深さを吸って下さい:吸盤は伸張300mmである場合もあり700負荷のガラス深さを達成します
4)吸気系統:使用2組のガラス写真の電気誘導器、より安全、安定した。
5)持ち上がる装置:特別な連接棒持ち上がる装置
6)装置を吸って下さい:使用先発の二重層は伝導を吸います。
7)吸盤制御:あらゆる吸盤は空気弁、によって自由に選びます吸盤の仕事数を制御することができます。
8)持ち上がる間違ったガラスは保護します:小さいですか壊れたガラスに会うとき間違ったガラスを保護できます。
9)警報装置:自動点検および赤い、緑ランプ警報装置を持って下さい。
10)制御モード:自動モードおよび手動モード
11)制御インタフェース:中国人および英国の表示、液晶表示装置
12)置かれる変数:ガラス ロード シーケンスおよび数は自動的に置き打抜き機によって割り込みなしでフル オートマチック機能を達成するために必要としません繰り返しセットをつながることができます。より便利およびすぐに
Ⅱ、YR-4228自動ガラス打抜き機(中国及びイタリアの合同事業)
1の装置の標準:
切子ガラスの最高のサイズ:4200*2800mm
機械の高さ:900±50mm。
機械の重量:3.8T.
切断の厚さ:3~19mm
2、変数を切ります
平行の直線深さ:≤±0.25mm/m
斜めの正確さ:≤±0.30mm/m
切断橋速度:0~180m/min (調節可能な)
切断橋加速:3.0m/s ²
用具ビット棚の速度:160m/min
用具ビット棚加速:6.0m/s ²
ベルトの転送速度:40m/min
髭剃り部の位置の正確さの間違い:≤±0.2 mm
3の動力源/power
動力源を取付けて下さい:V/HZ
装置の実際の力:8KW
圧縮機械の空気:0.6PA
4の装置の性能
機器のフレーム:保証の正確さおよび変形無し
装置用具のエプロン:用具ビットは360度を回すことができます。
機械表面:輸入の防水板を使用して下さい。
感じられる:輸入の産業フェルト(繊維及びウールの部品)
石油供給モード:自動空気の供給、用具ビットとの同時性。
輸送モード:自動ベルトの交通機関
5、機械部品
車いす用テーブル:輸入の防水および耐火性板
棚:日本KHK
移動ベルト/ベルトの車輪:イタリアBredbury
切断の車輪:ドイツ語Bohle
6の電気電気器具
制御するのに産業パーソナル コンピュータをマイクロソフト・ウインドウズ インターフェイス使用して下さい
電圧:415V/50HZに、電圧安定装置があります
モーター:日本YASKAWAはモーターを断絶します
アプローチ スイッチ:スイス連邦共和国ELCO
主要な電気電気器具の原物:日本IZUMI及びシュナイダー
空気の比例した弁:日本SMC
7のソフトウェア
イタリアの輸入の切断ソフトウェア及び最適化ソフトウェア(イタリアの最適)
最適化ソフトウェア及び農産物管理ソフトウェアは一緒に使用することができます
突進の切口の限界を機能を保護してもらって下さい
生産量機能を数えて下さい
1500種類の図貯蔵を持って下さい(引き、制御のために便利な)
自動CADのペンキ ソフトウェアは多用性がある使用である場合もあります
最適化ソフトウェアは切断ソフトウェアと直接使用することができます
自動修正機能、保証の切断の正確さを持って下さい
切断道は機能、保証の範囲を速い切断の速度選びます
Heteromorphismの膨脹切断、自動膨脹はは、切断の結果をすぐにそして効果的に保証できます。
起源の付加および訂正は作用しましたり、起源を二度置くことができます
操作量:キーボードおよびマウスの、中国及び英国インターフェイス
heteromorphismの刃物圧力自動仲介機能、最もよい結果を切る保証を持って下さい
Heteromorphismの型板のスキャン:異なった種類の図を含みheteromorphismポイントをポイント、CAM図に変形させますそれらをスキャンして下さい
最適化ソフトウェア:種類の切断のサイズ、出力最もよい切断プログラム、増加の切断率を結合し、整理できまた手動ソフトウェアを最適化、増加の切断の使用比率の後で効果的に改まってもらいます
圧力および切断の速度を最大限に活用して下さい:図に従って、直線、アークは、excurvatureの起源及び終わり、加速部品、減速の部品等内側に曲がり、そしてほとんどの適した圧力および速度最大限に活用し、仲介し。
Heteromorphismの貯蔵:300種類以上のheteromorphismの貯蔵、この1すべての可能な要求を達成できます
Heteromorphismの最適化:貯蔵のheteromorphismはサイズ動く結合されるあらゆる方向自由にspined変えることができま自由に順序を一致します
ドリルの位置機能:heteromorphismの貯蔵の供給のドリルで機能をプレインストールして下さい。
用具ビットは機能を保護します:機械保護機能は、衝突の可能性を避けます。
Heteromorphismの切断:装置はできま直線、斜めラインまたはheteromorphismを切ります
ベルトの輸送:ドライブをベルト直接自動車に乗って下さい、ガラス破損機械に切子ガラスを運んで下さい。
ルートの保護:装置の最高のルートに機械の二重保護がおよび電気にあります
切断圧力仲介機能:すべての圧力はキーボードによって仲介である場合もあります
8つは、機能を取除くフィルムを付けます
9つは、透明なオイルの容器を使用します
Ⅲ、機械を壊すYR-4228エア クッション
1の技術変数
1.1枚のテーブル板標準:4200×2800mm
1.2枚のテーブル板高さ:910±30mm
1.3ファン機械量:1セット
2の主要な構成
感じられる2.1テーブル板:輸入の産業フェルト(繊維及びウールの部品)
2.2Table板:輸入の防水および耐火性板
2.3Carrier棒:斜めに2sticks、lengthways 1stick
2.4Airシリンダー:台湾Airtec
2.5Air機械:Zhujiang
3つは、自動転覆機能を付けます:テーブルは1つの側面で回すことができます
Ⅳは、窓を付けます最適化ソフトウェアがパーソナル コンピュータで使用することができる
任意付属のリスト
いいえ。 | 名前 | 単位 | 量 | 注目 |
1 | 光電子工学スイッチ | セット | 2 | |
2 | 工具セット | セット | 1 | |
3 | 輸入のナイフのホールダー(ドイツ語) | セット |
6 |
|
4 | アプローチ スイッチ | セット | 2 | |
5 | ローディング機械吸盤 | 部分 | 2 | |
6 | 銅用具のエプロン | セット | 2 | |
7 | 694bearing | 部分 | 4 | |
8 | ガス袋 | 部分 | 1 | |
9 | 英国の操作解説書 | 部分 | 1 | |
10 | 最適ソフトウェア | セット | 1 |
