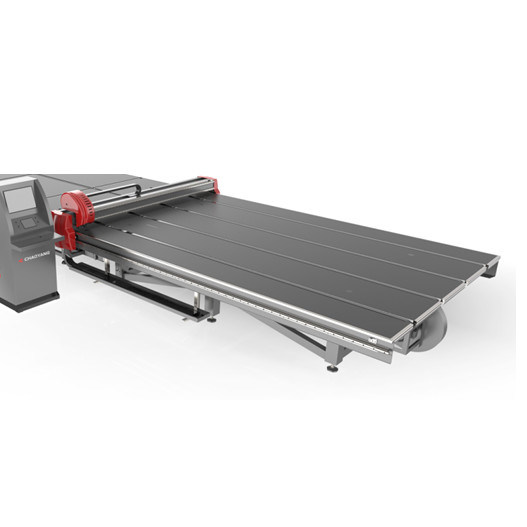

ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機

ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機
ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機 ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機

大画像 :  ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機

商品の詳細:
起源の場所: チーナン、中国
ブランド名: LIJIANG
証明: CE
モデル番号: CNC-2620
お支払配送条件:
最小注文数量: 交渉可能
価格: Negotiable
パッケージの詳細: 容器
受渡し時間: 45days
支払条件: L / C、T / T
供給の能力: 1ヶ月あたりの40セット

ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機

説明
名前: ガラス打抜き機 電源電圧: 380V/50HZ
サーボ・システム: Yaskawaのサーボ モーター ガラス サイズ: 2600*2000
ガラス厚さ: 3 - 19mm 切断の正確さ: ±0.15
切断の速度: 0-200m/min
ハイライト:

ガラス作成機械

,

二重ガラスのガラス機械

2600*2000 CNCのガラス切れ目のための自動ガラス打抜き機

  1. 基本原則:

その働き主義は光電スキャン システムを通して自動的に入れましたガラスの位置を仕事台へベルトを運ぶことによって切子ガラスを運ぶことであり、それからカッターのホールダーのダイヤモンド車輪が付いている髭剃り部はプログラム制御、cutcによってXおよびYの方向に沿ってそれぞれシート動きます。CNCの動きのコントローラーは機械の制御部品で使用され、進められたACサーボ モーターはドライブ部品で使用されます。

ガラス切れ目のための2600*2000によって自動化されるCNCのガラス打抜き機 0

  1. 装置の構成:

自動切断のテーブル:それはシャーシのメカニズム、ビーム メカニズム、仕事台のメカニズム、メカニズムおよび電気制御システムを置くメカニズム、光電スキャンを運ぶ刃物のメカニズムから成っています。

  1. 詳しい働きステップ:

参照して下さい「フル オートのガラス切断のテーブルの使用のための指示」を

  1. 装置の性能:

1つは国民標準的なマンガン含んでいるセクション橋鋼鉄(Q345A)によって老化する処置の後で、シャーシ材料溶接され、形作られます。この種類の鋼鉄の広範囲の機械特性、可塑性および溶接性はよいです。フレームは全体として処理され、装置の安定性そして正確さはプロダクトの安定性を保障するために老化の処置を和らげることによって非常に改善されます。特別な錆取り外しプロセスの後で、表面の錆の点および酸化物の層は取除かれます。上のコートは高級なエポキシのプライマーによって吹きかかり、上のコートは高級な自動車ペンキと吹きかかります。
専門の構造ソフトウェアの分析によって2つは、装置最も完全なマッチを達成するために安定性、動的バランス、機械強さを保障しテーブルの構造が変形しないことを保障します。
3つに、装置1つの主調整機能があります。それは自動的に始まる前に仕事の効率を非常に改善するタッチ画面でかちりと鳴ることによってすべての準備を完了できます。
必要なケーブルの4、適度な整理およびガス管および完全なシーリング
5つは高い切断の正確さが低雑音あるガイド・レールのために、高速無声線形ガイド採用され。
6つはで、高度の日本人のAnkawaのサーボ モーター装置を信頼できるようにする運転の部分、小さく、有効な間違い使用されます。
7つは米を切るために、日本SMCの比例した電磁弁使用されます。圧力はガラス厚さに従って自動的に調節されます。カッター ヘッドは360度を回し、上部および下の緩衝のカッターは切れます(どの直線でもおよびいろいろな種類の特別な定形ガラスは正確に切ることができます)。
8つはナイフの保護機能が、ナイフの頭部装備されています。ガラスかガラス ギャップの外のナイフの頭部の落下、プログラムが自動的に停止すれば、効果的に部品およびガラスへの損傷を防ぎます。
9つは、二重モーター高速ドライブ(慣性のYaskawaの大きいservo)切断の速度および流暢を保障します
10、コンベヤー装置、ガラス伝達速度を最大限に活用すること上部および下の伝達、周波数変換の速度の規則、安定したおよび容易のために同期自動変速機装置、便利な
11の位置装置、光電スキャンの位置方式
12の補償機能、用具の突飛性の補償、整理の補償、ピッチの補償

  1. 機械構成:
  1. 、NSKの主要な軸受け:NSK;
  2. 、案内面:FUJUN;
  3. 、棚/ギヤ:RUIAN;
  4. 、ナイフの車輪/ホールダー:山高帽子、ドイツ;
  5. 、テーブル:輸入された産業フェルト;
  6. 、車いす用テーブル:防水高密度板;
  1. 電気構成:
  1. 電源電圧:380V/50HZ (特殊事情は顧客の要求に従って設計することができます)
  2. ガスの源圧力:0.6-0.8 Mpa;(提供されるユーザー)
  3. サーボ・システム:Yaskawaのサーボ モーター
  4. コンバーター:デルタ
  5. 減力剤の運搬:Sankai/Zhongyan
  6. 比例した弁:SMC
  7. 主要な電磁弁:Airtac
  8. 動きのコントローラー:GUGAO/OPTIMA
  9. 中間リレー:Hequan/Puruide
  10. AC接触器:シュナイダー
  11. モーター遮断器:シュナイダー
  12. 空気スイッチ:Zhengtai
  13. 近さスイッチ:Guangchuan/puruide/aotongmike

注:受渡し日および技術的な改善によって、生産の会社は同じブランドの購入された部分を取り替える権利を確保します。

  1. 技術的な変数
最高のサイズ2600X2000mm
厚さ3~19mm
切断の正確さ±0.15
特別型ガラスの切断の正確さ±0.20
切断の速度0-200m/min
速度の運搬0-25m/min
機械サイズ9600X2800X900±20mm
ワーク テーブルの高さ900mm±20mm
重量2600kg
装置の総力5-8kw
  1. ソフトウェア部品:

動きのコントローラー:

1) 速い連続した速度、順調順調、高い制御正確さ、モジュラー制御装置構造;

2) 人間-機械インタフェースは簡単、寛大、変数調節です簡単、のより少し、簡単および直観的オペレータによって変更される必要があり、オペレータのための条件が低い変数です。

3) 切断モード、光電位置の切断モードを導管で送れば直接切断モードは選択によって自由に置かれます。自動切断モードおよび航空作戦モードは処理の間にいつでも転換することができます。

4) 、図書館からの選り抜き特別型はプログラムする、写実的な図書館のネスティング量を、発生する自動ネスティング処理する関連した変数を置きま弾道を処理します;

5) 各指定の厚さの切断圧力が入り、救われたらガラス圧力在庫の貯蔵を、それ直接実施することができます完了して下さい;

6) 追跡し、プロセス経路の表示し、時機を得た動きの座標の録音、軸線の状態、I/0状態、自動故障診断の録音、そして警報リアルタイム;

7) いろいろ処理文書の極度のパッケージ ソフトウェア、AUTOCAD DXFファイルを、システム持っていますソフトウェアを(丁度ポールの編集方法と同じように)編集する自身のグラフィックを受け取って下さい;
8) 図書館から異常な形を、量を、発生する自動ネスティング処理する関連した変数を選ぶ写実的な図書館のネスティング プログラミング置き弾道を処理します;

9) DXFのクラスの分類機能は近点、入口点を含んで、またはグラフィック色によって、右回り、左回りに分類し、他の選択をファイルします。単相切断解放して下さいと二方向の切断間のスイッチを実現されます。

10) 光電位置機能は、実際の位置および偏角に従って、自動的に切断を調節します;

11) 補償機能:突飛性の補償、整理の補償、ピッチの補償に用具を使って下さい;
12) いろいろな種類の保護:柔らかく、堅い限界を含んで、カッター圧力限界は、外的な非常停止等制御します。

最適化ソフトウェア:

  1. オフィスでできているインポート可能な最適化の結果
  2. 切断の機構は手動で作成され、編集することができます
  3. コピーおよび移動式機能を使って
  4. 切断順序の手動編集
  5. 切断の機構はX、YおよびZモードによってすぐに作成することができます。
  6. 多数の元および小さいパッチの同時最適化
  7. サイズの限定なしで最大限に活用された活字に組むこと
  8. 最大限に活用された結果の回転、ミラー管理、等。
  9. 小型の切断の最適化のための優先順位管理
  10. 元のガラス シートの最適化の優先順位管理
  11. 型板のスキャン機能およびスキャンのグラフィックの処理
  12. 元のガラス シートの記憶域管理
  13. 20の有効な最適化アルゴリズム
  14. 切断のグラフィックは編集することができます
  15. ラベルの設計およびラベルの印刷(ラベル方法)
  16. 最大限に活用された結果のレポートの明確な印刷
  17. Excelのデータ ファイルの輸入
  18. 低Eおよび付着力のガラス切断管理
  19. すべての一般的なグラフィックを含む350のパラメーター付きグラフィックを、含んでいるグラフィックの図書館はタイプします(Geo方法)
  20. 異常なスキャンの処理機能(CAD方法)の二次元CADシステム
  21. 写実的な形成に自動的にCNCシステムからのディジタル信号を変えて指します
  22. 中国インターフェイスを含むソフトウェア操作インターフェイスのための多くの言語選択が、あります。
  23. 最も最近の国際的なソフトウェア開発を追い、リアルタイムの改善された版を提供し、そして顧客のための最も最近の機能条件を達成して下さい
