| 生産の名前: | ガラス吸盤車 | 適用: | 負荷ガラス |
|---|---|---|---|
| 重量: | 300kg/500kg/900kg | を使用して: | ガラスの持ち上がること |
| 保証: | 1年 | 機械力: | 4kw |
| ハイライト: | ガラス真空の持ち上げ装置,機械真空の揚げべら,500Kg吸盤車 |
||

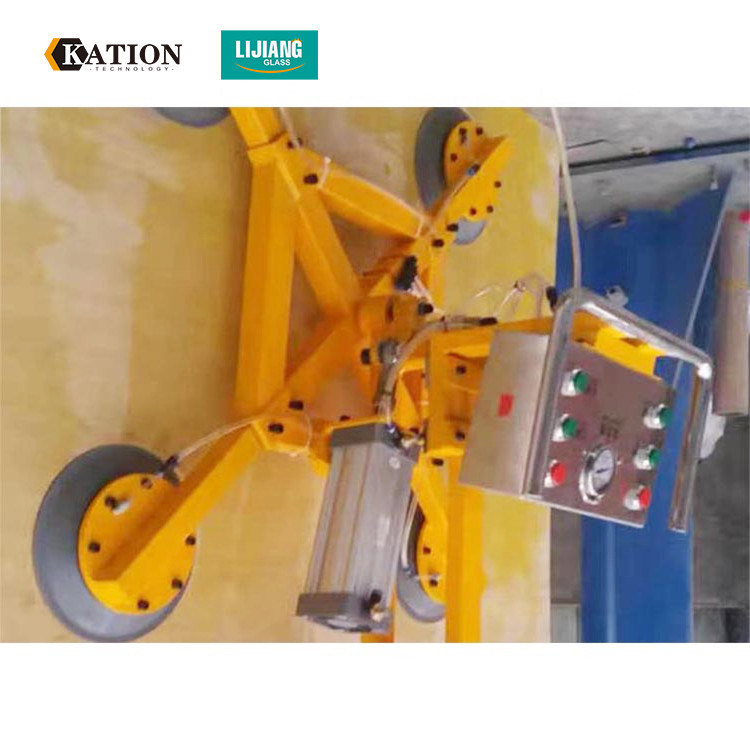

移動ガラスおよびローディングまたはダウンロード ガラスのための吸盤車500Kg
製品の説明:
ガラス吸引のコップ車は電気および油圧のために作動する。全システムは電気真空装置、電気性能装置、油圧性能装置、電気ドライブおよび特定の位置へガラスを締め金で止め、持ち上げ、そして運ぶことの操作を実現できる安全保護システムから成っている。それはまたさまざまなモデルに異なったシステムに合わせるために組み立てることができる。
| 情報 | 細部 |
| 持ち上がることのために適した |
物質的な特性:気密無孔、滑らかな表面 例:板ガラス、建物ガラス、ガラスおよび特別なガラスのさまざまな種類の処理 |
| 重量 | 500KG |
二、FREDDIE
| 名前 | タイプ:FVL-CS500-10 500KG |
| 安全な積載量 |
500kg、
|
| サイズ | 2850mm*1200mm*1750mm |
| 吸盤の記述 | 黒いゴム、抵抗力がある摩耗 |
| 力 | 200Ah （24V） *4pcs |
| 充満力 |
110V~ 240V、50/60Hz |
| 機械力 | 4KW |
| 重量 | 500KG |
| 適した材料 | ガラス |
| 方法を使用して | マニュアルは作動する |
| プロダクト重量 |
1500kg |
|
騒音レベル
|
70以下Db |
三、FREDDIE
| 上向きのそして下方の油圧傾き180°位置の停止と。 | |
| 左油圧ヘッドたくさん及び位置で停止する右の90°with。 | |
| 4000mmまでの上下の油圧上昇。 | |
|
機能 |
油圧1000mmに持ち上がる腕を伸ばしなさい。 |
| 電動機車、ハンドルによる制御 | |
| 油圧移動左及び右の90° | |
| 再充電場合の電気力30%以下 | |
| Instructure | Accumの無返還システムおよび真空の補償システム |
四、機械の主要な部品
1. 十分に電気吸引のコップの部品:
●運転コンピュータは低電圧の過電流防御装置を効果的に不足電圧が電気システムに害を与えることを防ぐべき備えている。
●高性能の油圧ポンプ場
●電子限界スイッチによって装備されていて、それは正確に効果的に持ち上がるモーターを保護し、モーターの使用を拡張するためにガントリーの最高の持ち上がる高さを制御できる。
生命。
●ドライブ モーターに強い力の利点が、安定した性能および低雑音ある。
●理性的な一致の充電器が、自動パワー機能と装備されている電気吸引のコップ車のための産業電池全体の充満
現地監視のための必要性がない。
2. 吸引のコップのメカニズム:吸引のカップ・フレームは長方形の形で設計され、正方形の管および安全、耐久である長方形の管によって溶接される。吸引のコップは均等にガラスが吸着された、全体の長方形フレームの吸引のコップの位置はガラスの異なった指定に合わせるために調節することができる後力が均一、安定しているように、配られ。労働量500kgの歩く速度の人員統制。
3. 吸引のコップ:それは固定小数点ゴム製吸引のコップを採用する、各吸引のコップはガラスの異なった指定に合わせるために独自に開閉されるできる;異常な電源異常のために、固定小数点ゴムはある特定の一定期間のための工作物を保つためにゆっくり減る吸引のコップ ボディで効果的に否定的な圧力を保つことができる。落とされる。
4. フリップ メカニズム:油圧押し棒は0-90°フリップを達成するために吸引のカップ・ホルダーを運転する。
5. 回転メカニズム:0-360°回転を達成するために吸引のカップ・ホルダーを運転する減力剤+ギヤを使用しなさい。
6. 真空の部品:Adopt DCのoil-free真空ポンプ+逆止弁+入口の電磁弁+フィルター+入口デジタル圧力センサーを+ガラスの急速な、安定した吸着そして解放を達成する単一の吸引のコップ キャビティ コントロール ボール弁輸入した。
7. 警報システム:低限（55%）への上限（85%）からのシステム真空の圧力降下が、低圧警報誘発され、システム制御が自動的に真空圧力の上限までの圧力を補充する真空ポンプ達される時、効果的に処理プロセス中のガラスの安全を保障する。
五、仕事プロセス
（10）は吸引のコップの戸枠に吸引のコップを引き込めるために押し棒を作動させ次に戸枠を出る;そして扱われるべきガラスに動きガラス交通機関を再度完了するためにステップ3-9を繰り返す移動吸引のコップ。
六、変数
| 名前 | 置きなさい | 変数 | |
| 1 | ドライブ形態 | 电动 | |
| 2 | 様式の運転 | 步行式 | |
| 3 | 定格負荷 | KG | 1500 |
| 4 | 負荷中心間距離 | mm | 600 |
| 5 | 持ち上がる高さ | mm | 3000 |
| 6 | ガントリーが引き込む場合の高さ | mm | 2000年 |
| 7 | 吸引のコップの低下の後の高さ | mm | 1000 |
| 8 | 機械長さ | mm | 2850 |
| 9 | 機械幅 | mm | 1200 |
| 10 | 回転半径 | mm | 2500 |
| 11 | 満載/負荷無し速度を運転する | km/h | 5 |
| 12 | 満載/負荷無し持ち上がる速度 | m/s | 0.06/0.13 |
| 13 | 満載/負荷無し下る速度 | m/s | 0.13/0.10 |
| 14 | 満載/負荷無し最高の上昇容量 | % | 6/15 |
| 15 | ドライブ モーター力 | KW | 1.2 |
| 16 | 持ち上がるモーター力 | KW | 2.2 |
| 17 | 車の騒音 | Db （A） | 70 |
| 18 | 電池電圧/容量 | V/Ah | 24/200 |
| 19 | 充電器 | V/A | 24/15 |
| 20 | 機械重量 | Kg | 1500 |
