商品の詳細:
|
証明: | CE | 名前: | 自動ジャンボ サイズの絶縁のガラス処理機械 |
---|---|---|---|
電圧: | 380V 50Hz 3P | 条件: | 新しいマシン |
保証: | 1年 | 最少ガラス サイズ: | 280 * 400 |
IGの厚さ: | 60mm | 最高。ガラス サイズ: | 2500*3500 |
ブラシを洗う: | 6部分 | 板ガラスの厚さ: | 3〜15mm |
ハイライト: | ジャンボ サイズの二重ガラスの生産ライン,ジャンボ サイズの絶縁のガラス装置,60mmの二重ガラスの生産ライン |

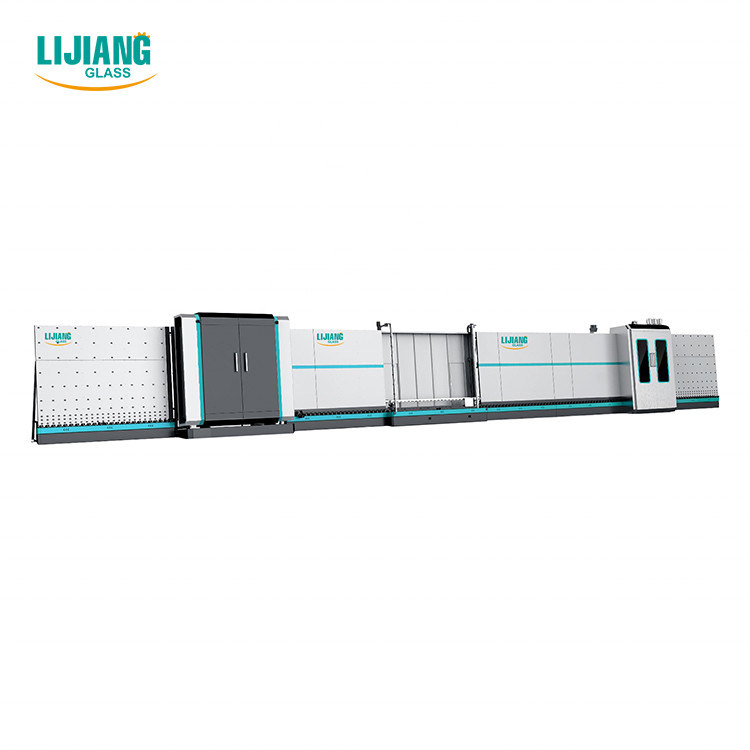

ジャンボ サイズの窓およびドアのための二重ガラスの絶縁のガラス生産ライン

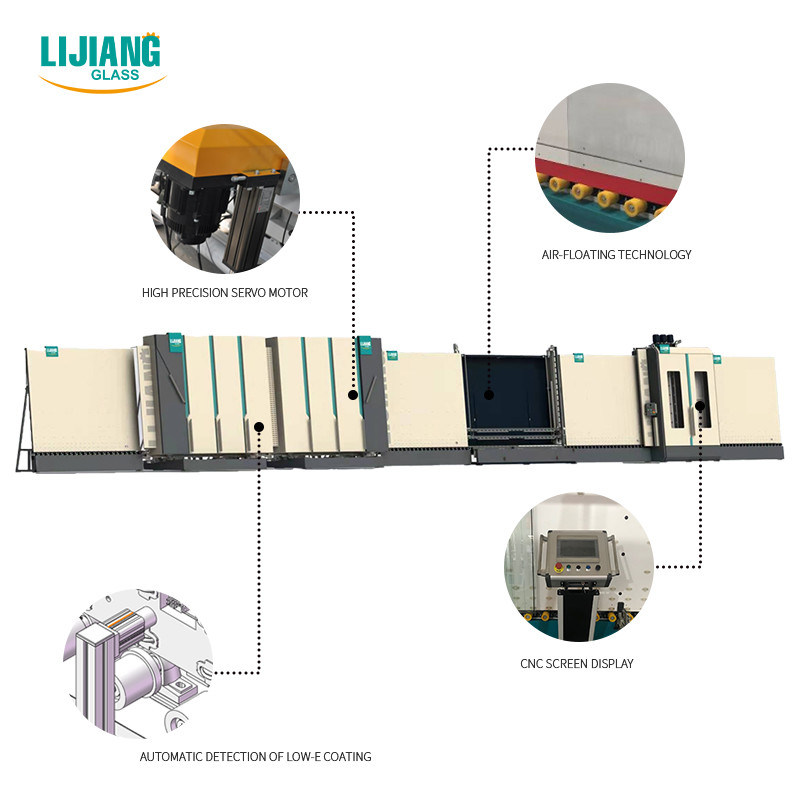

ジャンボ サイズの自動ガスの詰物が付いている二重絶縁のガラス生産ラインの主な特長
1、負荷の部分
低eガラスを避けることは反対の側面を置き、車輪の印か傷を私達がコーティングの点検-伝導性金属のフィルム--を使用する低eコーティング残す(他の会社光電検出を、より高く透明なフィルムのコーティングのために確認すること困難な使用する)
(ナイロンおよびポリウレタン+金属のコラム
2、洗浄および乾燥の部分
* 3本の組の柔らかいブラシは低eガラスを洗浄でき、正常なガラスは、直径0.1mmよりより少しである。
*材料はステンレス鋼である。
*風のナイフは浮遊物の設計である、ガラス表面と風のナイフ(LISECのの間の権利および適した間隔3mmを構造(注目のような同じ常に保つ:3mmは最もよい乾燥の間隔である)
普遍的な共同装置がある。ガラス厚さが変わったときに、空気ナイフは風のナイフとガラス間の相対的な間隔が一定しているように、進み、ガラス厚さの変更によるガラス フィルムへの損傷を避けるために後方に間隔を調節できる。
*前部および裏側の圧搾車輪はすべてに積極的に動き、運ぶことである。materはガラス サイズ大きい小さくない/厚くない/薄くない(8mm)、それ完全に滑らかに保証するガラス パスを。(LISECのような同じ)
3、部分を検出する
4、アセンブリ部品
のために便利な作り付けのビーム持ち上がる構造(二重ビーム)はガラスを検出し、拭く
5、ガスの詰物および押す部品
1の厚さの測定の测厚:シリンダーはインフレーションおよびサーボに押すことに変数を提供するためにガラス厚さおよびアルミニウム フレームの幅を測定するように電子定規を運転する
2の同期ベルトのビーム移動:同期ベルトのビームはインフレーションの穴がギャップを膨脹させる第1及び第2ガラス アルミニウム フレームの間にあったことを保障するガラス厚さおよびアルミニウム フレームの幅に従って動く(価値はDCの押し棒および電子定規から来る)
3つは必要な顧客に従ってタッチ画面に、アルゴンのガス集中を入れた
4の表示機能:タッチ画面はどの位既にアルゴンのガスが中ファイルしたか全アルゴンのガスの満ちる処理をの知っている非常に明確表示する
Eは、底からの詰物にガスを供給する
(古いタイプ)
押す部分は4部にを通って押すおよびガスの詰物セクション、仕事境界(800mmごとに)、ときに小型ガラスの(800mm以下)パス1つのただ部のだった。
800mm以上を除いて1600mm以下のそれ2部は全出版物およびガス満ちるセクション仕事を働かせなかったり、必要とする。それはアルゴン ガラスを救うことができる。
Fは、側面のシールの方法密封を次(新型)
(機械側面は7-8の1台の酸素センサーをポイントを検出してもらう。
Gの調節可能な押す部品
1つに押すフレームで溶接の後で、そこに圧力が、そうからある-形問題は時間を使用した後不可避である(機械はDGUをきちんと、均等にそして堅く押すことができない)
この不均等な不可避問題のために、私達の解決はここにある
2の鉛ねじ押すこと
HのAir-supportコンベヤー(任意機能)
車輪の印なしできれいなDGUの内部を保証しなさい
洗浄し、前に押すことの後ですべての航空支援はある
Iの電気の部品
私達はドイツsimens/日本yaskavaを使用している
主要なコンポーネントのリスト
部品 | ブランド | 注目 |
サーボ モーター | ドイツSimens | 歩んだガラスのため |
サーボ運転者 | ドイツSimens | 歩んだガラスのため |
サーボ モーター | ドイツSimens | 移動のため |
サーボ モーター | ドイツSimens | 出版物のため |
PLC | ドイツSimens | |
低電圧の部品 | ドイツSimens | |
頻度コンバーター | ドイツSimens | |
転換の電源 | 台湾MW | |
光電子工学スイッチ | 韓国Autonics | |
空気の部品 | 台湾Airtac | |
空気の部品 | 台湾Airtac | |
タッチ画面 | 台湾Wenview | |
旅行スイッチ | 台湾(であって下さい) | |
リレー | 日本Omron | |
ボタンおよび表示燈 | フランスのシュナイダー |
技術的なデータ
2000*2500 Max.glassのサイズ
|
正常なガラス |
2000*2500mm (2000*3000mmの二次压合)
|
アルゴンのガスが付いているガラス | 2000*2500mm | |
2500*3500最高のガラス サイズ | 正常なガラス | 2500*3500mm (2000*4000mmの二次压合) |
アルゴンのガスが付いているガラス | 2500*3200mm | |
Min.glassのサイズ | 280*450mm | |
ガラス厚さ | 3-15mm | |
絶縁のガラス厚さ | 50mm (60mmの必要性の特別な通知のためになされるスペシャル) | |
ガラス洗浄の速度 | 夏8-10m/minの冬6-7m/min | |
ガラス コンベヤーの速度: | 45m/min | |
洗浄のブラシ | 3組 | |
給水: | 使用水量:0.5t/h伝導性:≤50μs/cm6-7 | |
空輸補給 | 流れ:0.8m/min | |
空気圧 | ≥0.8MPa | |
総力 | 3P 380V 50HZ 34KW | |
次元 | 23500 *3500*3700mm |
アルミニウム スペーサの曲がる機械
l 1*1mのスペーサ フレームはくねりw 20sだった。
スペーサ フレームの角度の間違いはwithib 10の内にum、1mm=100 umある
サイズ エラー1mm
形づけられる
lはアルミニウム スペーサ/technoform /Alupro /thermix/を曲げることができる
自動的にlスペーサ接続し、切れるため。
l機械は自動的にとスペーサの使用停止する。
自動的にスペーサの関係を避けるlサポート連続的な曲がること、曲がって間、切れる
lは自動的にスペーサ-コネクター--を接続する
lリモート・コントロール機能
l USBの入力機能、それはデータを直接勝るために読むことができる
lすべての機械の予備品に売り上げ後のサービスのために便利な識別コードがある
取付けおよびダバッギングのためのl頑丈なコネクター、便利および安全
l磁気弁の使用台湾Airtac
lドイツのSiemens plc制御systerm
l日本富士サーボ機構 システム
l 12貯蔵のスペーサの単位(選択)
l Swisspacer/のステンレス鋼/Allmetalのステンレス鋼/option)
(ステンレス鋼および暖かい端のスペーサは同時にあることができない)
ガスの満ちることのためのlドリル孔(選択)
lスペーサのインクジェット印刷は、さまざまな色会社のロゴか製造日付(選択)の間利用できる
l Laberの印刷(選択)
l走査器スキャン2次元コード、バー コード(選択)
曲がる用具より正確なアーク フレームのためのl別の押す車輪、
特に六角形および八角形フレームのために(任意)
l ERP (任意)
注目:曲がる用具
そこの*Forの長方形フレームにサイズによって(6A/9A/12A)が無料だった3がある
他のサイズの必要性余分42$/perサイズを支払うため
*円、六角形および八角形フレーム、300$/perサイズのために…
主要な技術的な変数
Max.bendingのサイズ | 2000*2000mm |
Min.bendingのサイズ | 250*200mm |
アルミニウム スペーサの幅 | 6-27A |
アークの半径 | 60°-150° |
6A-16A | |
次元の間違い: | ≤±0.5mm |
角度の間違い | ≤±1º |
1m*1mのアルミニウム スペーサ | 17s |
空輸補給 | ≥0.65MPa |
総力 | AC220/380V 50Hz 2.5KW |
次元 | 10500mm*2200mm*2600mm |
スペーサの曲がる機械主要なコンポーネント
名前 | ブランド |
PLC | ドイツのSIEMENS |
低電圧の電気器具 | ドイツのSIEMENS |
サーボ モーター | ドイツのSIEMENS |
サーボ運転者 | ドイツのSIEMENS |
リレー | 日本OMRON |
LJTJの縦の絶縁のガラス シーリング ロボット
主な特長
