商品の詳細:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | ブランド: | LIJIANGガラス |
---|---|---|---|
詰物ガスのための最高のガラス サイズ: | 2500 mm*3200 mm | ガラス厚さ: | 3 - 15のmm (3つ- 30のmm) |
IGの厚さ: | 60のmm | 材料: | ステンレス鋼 |
ガスの価値: | > 95% | 長さ: | 23.5メートル |
ハイライト: | 自動二重ガラスの生産ライン,60mmの二重ガラスの生産ライン,アルゴンのガスの二重ガラスの生産ライン |
良質およびよい価格のアルゴンのガスで満ちている自動二重ガラスの生産ライン
ガスの詰物が付いている縦の絶縁のエア浮遊ガラス加工ラインの導入
それはガラスを移すのに空気浮遊技術を防ぎ使用し車輪によってことを汚染されるそして良質をのIGの生産改善するために残す跡を。このラインに7つのセクションがある。
01の移動セクション;
02洗濯機;
03の排出セクション;
04点検および設置セクション。
05の移動セクション;
06出版物および満ちるセクション;
07の排出セクション。
主な特長:
•超の長さの(2500mm * 3500mm)絶縁ガラスは二度圧縮することができる
•ガラス移動のためのコンベヤー ベルトを採用し、サーボ モーターを使用してガラスを押しなさい
•出版物版は容易な維持のために開けることができる
•長続きがする耐用年数を保証する調節可能な出版物板
•自動的に重要な密封の効果および高いアルゴンの内容のためのアルゴンのガスで満ちる
•フォローアップ密封方法でガラスの異なったサイズを満たすために地帯を置くことはアルゴンの損失を減らす。
•ガスの価値を置き、ガスでタッチ画面を満たすプロセスを見ることができる
•ガスの詰物プロセスの永久的な制御のための速い反作用センサー
•ガス集中はまたはより高い90%に達することができる
•スペーサ フレームのドリル孔への必要性無し
•標準的なガスはアルゴンのガスである
07の排出セクション
•貯蔵ガラス
•密封はに機械接続することができる
技術的なデータ
最高。ガラス サイズ | 2500mm*3500mm |
詰物ガスのための最高のガラス サイズ | 2500mm*3200mm |
Min.のガラス サイズ | 280mm*450mm |
ガラス厚さ | 3-15mm |
絶縁のガラス厚さ | 60mm |
ガラス洗浄の速度 | 2-10m/min |
ガラス コンベヤーの速度 | 45m/min |
洗浄のブラシ | 3組の柔らかいブラシ |
給水 | 使用水量:0.5t/h伝導性:40μs/cm |
空輸補給 | 流れ:1mの³ /min |
空気圧 | ≥0.8MPa |
総力 | 3P 380V 50HZ |
次元 | 23500*3500*3700mm |
重量 | 6500kg |
ガスの詰物が付いている縦の絶縁のエア浮遊ガラス加工ラインの他のサイズ:
変数 | 単位 | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
電源 | 380V 50Hz 3P | |||
総力 | KW | 41 | 44.5 | 51.5 |
洗浄の速度 | m/min | 2~10 | ||
最高の働く速度 | m/min | 45 | ||
最低のガラス サイズ | mm | 450*280 | ||
最高のガラス サイズ | mm | 2000*2500 2000x3000 (二度押した) |
2500*3200 2500*3500 (二度押した) 2500x4500 (、吸盤を加えなさい二度押される) |
|
板ガラスの厚さ | mm | 3~15 (3-30) | ||
洗浄のブラシ | 部分 | 6 | ||
絶縁ガラスの最高の厚さ | mm | 60 | ||
総ガスの消費 | L /min | 1200 | ||
コンベヤー ロール高さ | mm | 520 | ||
次元 | L*W*H (mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
ガスの詰物が付いている縦の絶縁のエア浮遊ガラス加工ラインの任意機能:
•任意端(Lが付いているステップ ガラス:100mm W:50mm)
•定形ガラス
•前に洗濯機
自動縦の絶縁のエア浮遊ガラス加工ラインの細部
01の移動セクション
コーティングの検出のメカニズム、オフ・ラインの低eフィルムの自動検出

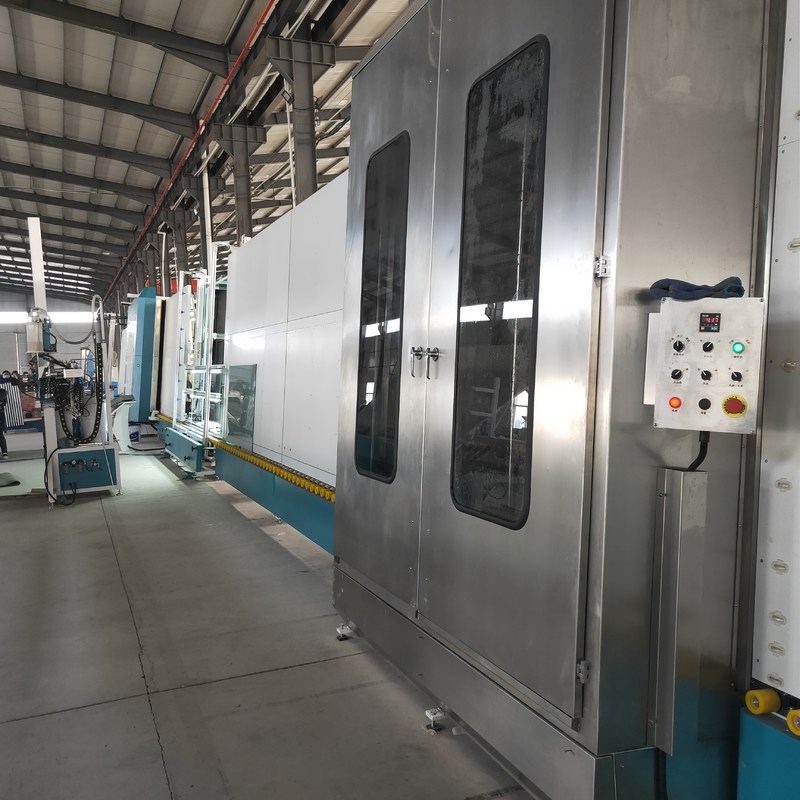

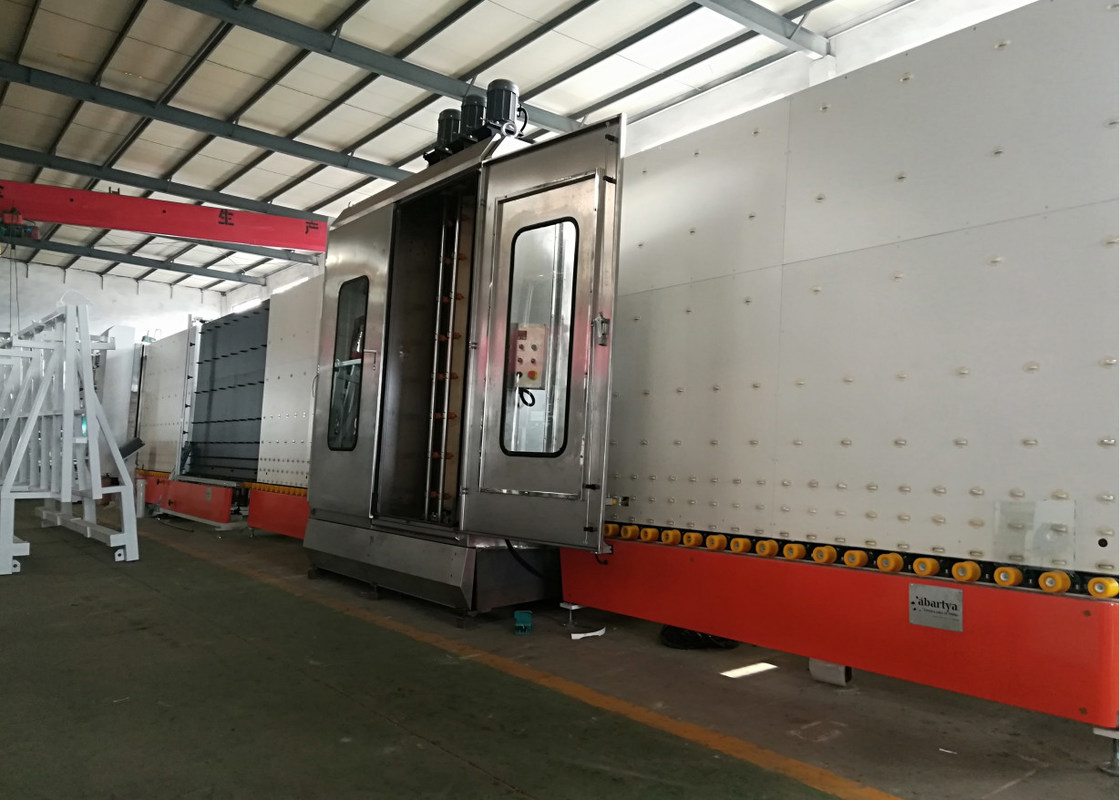

02洗濯機
•0.1mmの柔らかい毛の6本の柔らかいブラシが付いている低eガラスを洗浄できる
•新しい空気ナイフはアルミニウム プロフィール(Duckvilleの空気ナイフ)を使用し、空気出口のサイズはアルミニウム プロフィールのアヒルのくちばしによって調節される。これは調節用のねじの数を減らし、避ける各ねじが防ぎ、そして空気ナイフ共鳴をゆるむことを。
•空気ナイフは厚さに従って自動的に空気ナイフの幅を調節できる。
•クリーニングの速度の表示が付いている操作箱は正確にはっきりしている速度(8 10m)を表示できる。
•水漕の自動温度調整、給水設備
•ヨーロッパの消音装置システム
•ステンレス鋼材料
03の排出セクション
•貯蔵ガラス
04点検および設置セクション
このセクションの新しい構造はインライン ビーム持ち上がる構造(二重ビーム)に変わる。ガラスを点検し、拭くことは容易である
05の移動セクション
•ガラス厚さの自動測定。それは実際の必要性に従って働くとき使用することができる。
押す06および満ちるセクション
LIJIANGガラスの他のプロダクト
サーボ モーターを搭載する機械ガラス端の粉砕機を削除する縦の端
LJDM2545スマートな縦の端の除去剤が低eガラス端のフィルムを取除くのに使用されている。ガラス端の除去剤は輸入されたサーボ機構方法を採用し、円滑な運用と正確な位置を行う。良質のwhetstonesは耐久で、きれいで、美しいwhetstonesを作り出すことができる。間隔は10から150のmmの範囲で電気で置くことができる。
低Eガラス、別名低い放射率ガラスは、ガラスの表面が多層金属か他の混合物で構成されるタイプのフィルム プロダクトである。共通ガラスおよび従来の陶磁器の上塗を施してあるガラスと比較されて、コーティングに優秀な絶縁材および光通信がある。
低eガラス タイプ:
単一の銀製の低Eガラス
単一の銀製の低E上塗を施してあるガラスは通常1つの機能層だけ(銀製の層)含んでいる。他の金属および混合の層に加えて、コーティングの層の総数は5.に達する。
二重ガラスの低Eガラス
二重銀製の低E上塗を施してあるガラスに2つの機能層(銀製の層)、また他の金属の層および混合の層があり、コーティングの層の総数は9つに達する。但し、二重ガラスの低Eガラスの技術的なプロセス制御ははるかに困難である。単一の銀より。
機械を削除する低Eフィルムの主な特長:
縦の低Eガラス端の削除機械は3つのセクションを含んでいる:ガラス負荷セクション、セクションおよびガラス荷を下すセクションを削除する。低Eフィルムの削除機械に4種類の異なった方向がある。オンライン低eおよび輪郭低eガラス。
縦の低eフィルムの端の削除機械は二重か三重の低eフィルムを削除できる。
技術的な変数:
最高。ガラス処理のサイズ | 2500*4500mm |
Min.のガラス処理のサイズ | 400*280mm |
ガラス厚さ | 3-15mm |
粉砕車輪の直径 | 200mm |
コンベヤーの高さ | 500mm |
幅を削除する端 | 10-50mm |
伝達速度 | 29m/min |
速度を削除する端 | 2-29m/min |
研摩車輪の幅 | 10/12/15のmm |
ガラス厚さ | 3 - 15mm |
粉砕車輪の速度 | 0~3000r/min |
全空気量の消費 | 100L/ 分 |
空気圧 | ≥0.8MPa |
総力 | 3P 380V 50Hz 15KW |
次元 | 次元:9700×2500×3400mm |
総重量 | 3700KG |
電気変数
名前 | 起源 | ブランド |
サーボ モーター | 台湾 | TAIDA |
PLC | 台湾 | TAIDA |
空気の部品 | 台湾 | AAIRTAC |
低圧の電気 | ドイツ | SIEMENS |
遮断器 | ドイツ | SIEMENS |
センサー スイッチ | 韓国 | AUTONICS |
アプローチ スイッチ | 韓国 | AUTONICS |
限界スイッチ | 台湾 | であって下さい |
コネクター | ドイツ | SIEMENS |
頻度コンバーター | フランス | シュナイダー |
主要なボタン | フランス | シュナイダー |
中間リレー | 日本 | OMRON |
