商品の詳細:
|
名前: | ガラス片持梁クレーン | 利点: | 持ち上がる吸盤を使って |
---|---|---|---|
最高の持ち上がる重量: | 260/500/800kg | 航空管制の部品: | Airtac |
吸引のコップ: | 2-8 | 方法の滑走: | マニュアル |
ハイライト: | 800KGガラスの片持梁ジブ クレーン,500KGガラスの片持梁ジブ クレーン,260KGガラス負荷の荷を下す機械 |
絶縁のガラスlamilatedガラスのためのガラス260KG500kg800kg片持梁ジブ クレーン

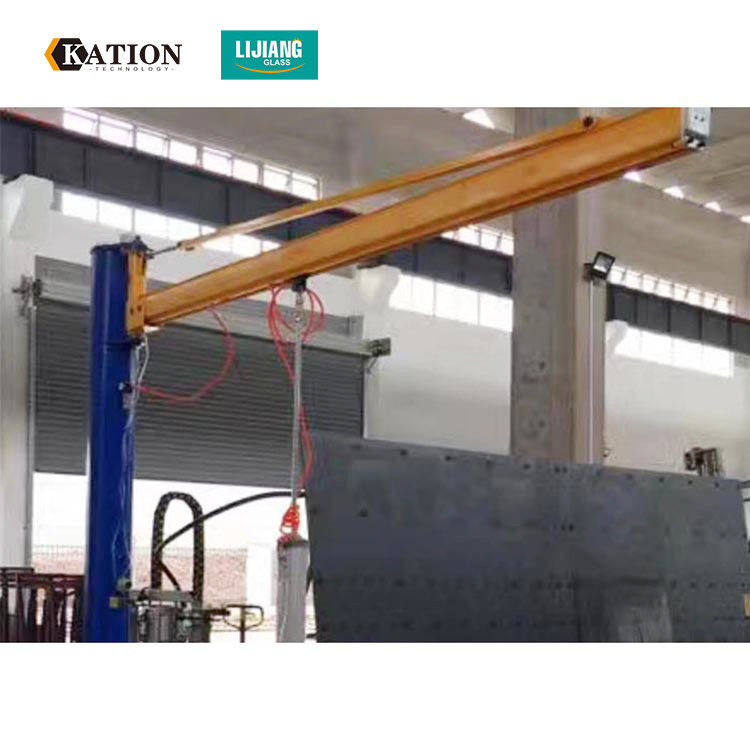

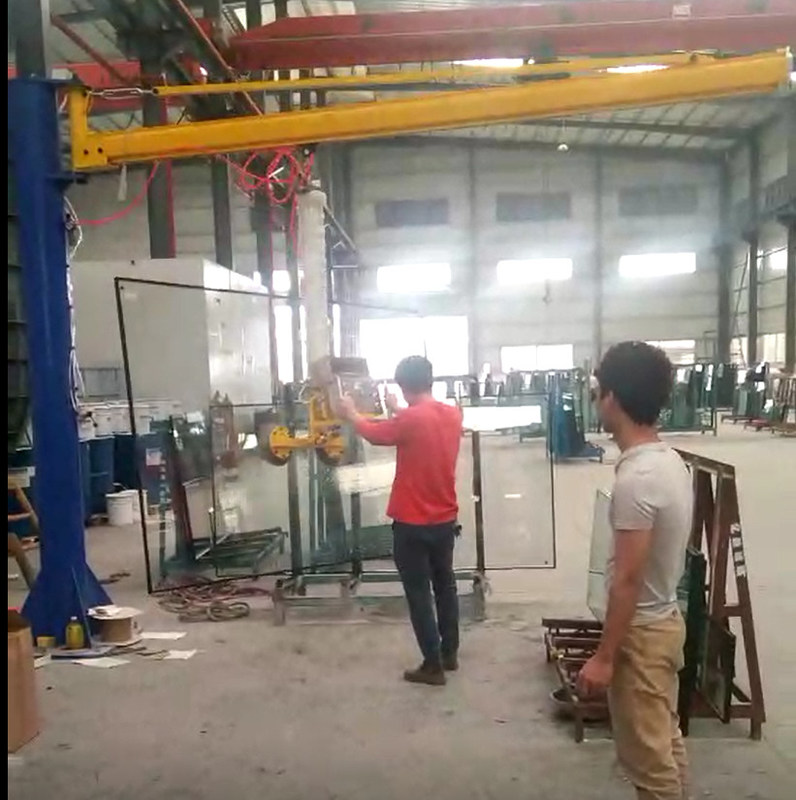

持ち上がる吸盤が付いているガラス片持梁クレーン
移動絶縁ガラス、緩和されたガラス、ガラス カーテン・ウォール、ガラス深い処理の現地の構造のための1.Suitable
太陽光起電ガラス。
2.Maximum軸受け容量は最高300Kgである。ガラス サイズは8m (長さ)に×4m (幅)達することができる。
3.Itはさまざまな程度とガラスを回すことができる。
ガス貯蔵機能の4.Equippedは、機械ガスなしで20分を働かせ続けることができる。
変数:
最高のガラス重量 | 500KG | |
回転角度 |
90°を回しなさい フリップ90° |
左右に 上下に |
吸引のコップ | 6部分 | |
コップ材料 | シリコーン | |
方法の滑走 | マニュアル | |
コラムの高さ | 4メートル | ガス貯蔵機能 |
腕の長さ | 4メートル | |
航空管制の部品 | Airtac |
最高のガラス重量 | 400KG | |
回転角度 |
90°を回しなさい フリップ90° |
左右に 上下に |
吸引のコップ | 2部分 | |
コップ材料 | Silione | |
方法の滑走 | マニュアル | |
コラムの高さ | 4メートル | ガス貯蔵機能 |
腕の長さ | 4メートル | |
航空管制の部品 | Airtac |
最高のガラス重量 | 360KG | |
回転角度 | 90° | 左右に |
吸引のコップ | 4部分 | |
コップ材料 | シリコーン | |
方法の滑走 | マニュアル | |
コラムの高さ | 4メートル | ガス貯蔵機能 |
腕の長さ | 4メートル | |
航空管制の部品 | Airtac |
最高のガラス重量 | 360KG | |
回転角度 | 90° | 左右に |
吸引のコップ | 4部分 | |
コップ材料 | シリコーン | |
方法の滑走 | マニュアル | |
コラムの高さ | 4メートル | ガス貯蔵機能 |
腕の長さ | 4メートル | |
航空管制の部品 | Airtac |
のための使用
- 絶縁のガラス生産ライン、
- ガラス カーテン・ウォール システムを取付けること、
- ガラス シートにガラス切断テーブルで荷を積み、荷を下す、
- 車のフロントガラスを取付けること。
真空のガラス電気吸引のコップの揚げべらKX4
製品名
|
空気のガラス真空の揚げべら
|
||
吸引のコップのサイズmm
|
300mm (統一された標準的な吸引のコップのサイズは公有地で、各装置使用することができる)
|
||
KGに耐える単一の吸引のコップ
|
100KG (実際のテスト負荷は180KGより多くに達することができる)
|
||
回転機能
|
360°手動回転(特別なlabor-saving装置、安全および信頼できる、作動すること容易な)
|
||
フリップ機能
|
90°の空気フリップ
|
||
電圧DC
|
DC12V (長い電池の寿命の作り付けの2つの電池)
|
||
持久力
|
それは1つの充満の後の3-5日に使用し2つの電池は互い違いに使用することができる
|
||
延長棒MM
|
500MM (1つの側面の長さは、特別なガラス指定カスタマイズすることができる)
|
||
制御システム
|
ワイヤーで縛られたリモート・コントロール吸引およびリリースの無線リモート・コントロール任意。
|
||
カスタマイズ可能
|
注:それはあなたの会社の特定のプロセス条件、工作物のサイズおよび重量に従ってカスタマイズすることができる。
|
||
重量標準
|
慣習的なガラス重量=長さの×の幅の×の厚さの×ガラス密度2.5÷1000 000 =ガラス重量
例:3660×2440×19×2.5÷1000 000=424KG |
||
安全率
|
持ち上げ装置のヨーロッパのセリウムの安全規則およびドイツの事故予防規則UVV 18およびVBG 9aの安全規則に従って、真空の拡散機のための最もよい安全率は2.0である。例えば、FSRL280吸引のコップの単一の吸引力は安全率2.0で分けられる3139N負荷である1570Nである。
|
professinal Moleculaerのふるいのような材料を除く中国の絶縁のガラス機械製造として、およびアルミニウム スペーサおよび密封剤。私達は自動縦のinsulaingガラス処理の生産ライン、機械、automaticeのロボットinsulaitingガラス生産ラインを等削除する縦の低eガラスegdeをdevelping、作り出すことでよい。
絶縁ガラスの処理のための自動ガラス負荷機械
絶縁のガラス機械のLJASP 3525の垂直搭載のテーブル
A.Technicalの性能:
1. ボルトによって溶接され、合う国民の標準の装置の使用質の長方形の鋼管のグループのすべての本体。
電気の装置の使用シュナイダー ブランド モジュールの2.Electric制御システム;プログラム制御の使用はタッチ パネルと合ったSIMENSのプログラマブル コントローラを輸入した。
3.The機械は簡潔な出現と設計され、現代工場に安全な印を伴って、そして製造および取付けまでの設計からのヨーロッパのIECの標準に参照するために合致し。
技術的なデータ | |
最高のガラス サイズ | 2500*3500mm |
2000*2500mm | |
ガラス厚さ | 3-12mm |
空気源 | 0.8Mpa |
力 | 3P 380V/1P+N 220V 50Hz 38KW |
機械サイズ | 3200*2800*1800mm |
2600*2800*1800mm |
B.Mainlyの技術的な変数:
1.Loading最高のガラス サイズ:L X W = 3500 x 2500のmm
負荷の最少ガラス サイズ:L X W = 800 x 600のmm
ガラス厚さ:(3-10mm)
およそロード・テーブルの2.Dimension:
L X W X H= 3700mm x 2800mm x 2500mm+の底サポート530mm (±30mm)
3.The垂直搭載のテーブルはドライブとしてサーボ モーターを使用し、無限に可変的な速度のすべてのモーターは、このテーブルの移動の速度2-35m/minである;負荷のサイクル時間:35S
4.Adopts機械および安定した連続したシステムのための正確な位置のための全閉鎖したループ制御 システム;構成記述
サーボ モーターおよび精密なギヤ ボックスのギヤ棚ドライブによって制御される腕の横の動きを傾ける5.The;
6.Lifting構造:サーボ モーターおよび精密なギヤ ボックス制御および同期ベルト;
構造を傾ける7.The吸引のカップ・フレーム:サーボ モーターおよび精密なギヤ ボックス制御および連接棒ドライブを回すため;
8.Bottom移動の構造、サーボ モーターおよび精密なギヤ ボックス制御およびチェーン ドライブ。
9. 精密な位置および迅速な柔軟性の4つの軸線の全デジタル制御;すべての速度はある場合もある
生産ライン速度に従って調節可能。
10.Super HMI装置の動く状態およびシステム・パラメータを監視するため;それは別のガラス ラックの高さおよび角度およびまた生産の現在の転位を記録すること前もって調整するか、によるとデータをまたは置くことができる。
11.Vacuumポンプ施設管理:非常に効果的なモノラル ブロックの回転式刃のタイプ真空ポンプ;
吸引のコップ:使用はPFの吸引のコップ¢120MMのタイプを輸入した
12. 空気圧縮機械の供給:5-7bar、30L/min;圧縮空気の供給:5-7bar、30L/分;
13.Power供給:380V、50HZの3段階、
professinal Moleculaerのふるいのような材料を除く中国の絶縁のガラス機械製造として、およびアルミニウム スペーサおよび密封剤。私達は自動縦のinsulaingガラス処理の生産ライン、機械、automaticeのロボットinsulaitingガラス生産ラインを等削除する縦の低eガラスegdeをdevelping、作り出すことでよい。
Q:支払の言葉は何であるか。
:T/T、L/Cおよび他の支払の言葉は交渉できる。
Q:この機械について、保証は何であるか。
:12か月間1).Our保証。
2)電子メールまたは呼出しによる.24時間のテクニカル サポート
3).Englishマニュアルおよびビデオ個人指導
4).Weは代理店の価格で消費可能な部品を提供する
5)ライン サービス毎日の.24時間、自由なテクニカル サポート。
Q:あなたの保証はどうですか。
:通常、私達の保証は1年である。保証期間の中では、私達は技術サポート、24時間以内にあなたへのフィードバックを提供してもいく、あなたの問題のコントローラーを自由に修理するのを助けるために私達の工場からない
Q:私達は順序の前にあなたの工場を訪問してもいいか。
:はい、私達は暖い歓迎、誠意をこめて誘うまたは私達の工場を訪問するあなたのチーム私達はホテルを整理し、空港からの拾うのを助ける。
Q:出荷条件は何であるか。
:最高で時間の、私達に工場で在庫がある。在庫が、普通なければ、受渡し時間は沈殿物レシートの後の15-20仕事日である。急務にあれば、私達はあなたのための特別な整理をすることを考慮してもいい。
Q:それは機械のためのパッキングはどうです、交通機関の間に安全に保護されるか。
:テストの部屋は外のパッケージのための標準的な輸出木箱によって詰まり、内部のパッケージ、のためのストレッチ・フィルム損なわれない。私達は損傷なしで海または空気によって多くの試験機を外国に渡した。
