商品の詳細:
|
| 生産の名前: | ガラス ローディング機械 | ガラス サイズ: | 2600*2000 |
|---|---|---|---|
| シーケンサ: | デルタ | 周波数コンバータ: | デルタ |
| シートのサイズ: | 1500 *1200mm （単一の側面のローディング） | ガラス シートの厚さ: | 3 | 19mm |
| ハイライト: | ガラス作成機械,二重ガラスのガラス機械 |
||

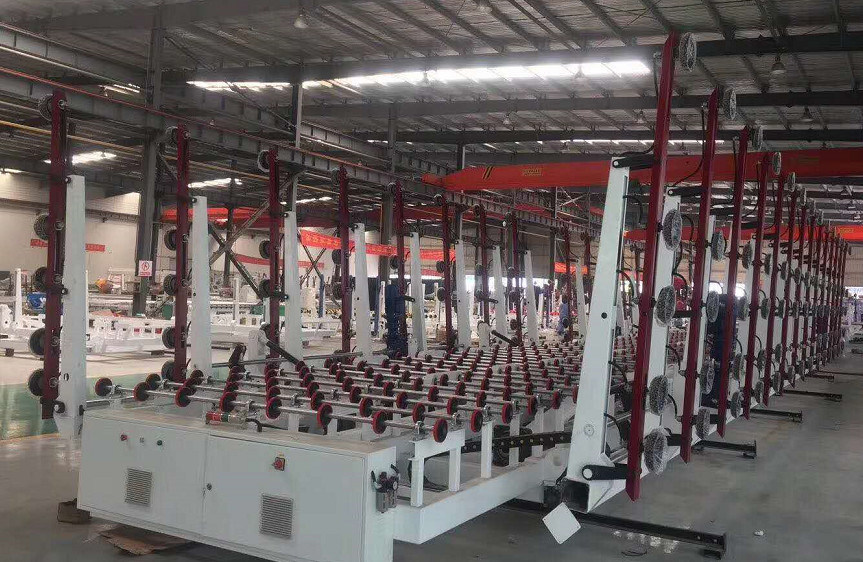

それは自動ガラス ローディングのために主に使用されます。ガラスを指名位置の置き、ローディングの信号を送った後、大きい腕は転覆のメカニズムを通って約95度、および全機械開始の上で進むために回ります。細い腕の誘導装置がガラスに触れるとき、全機械は歩くことを止め、ガラスはガラス、細い腕持ち上がるモーター上昇の真空システムを通して吸引のコップ上向きのそして後方のガラス約80のmm吸われます。歩くモーターは退き、大きい腕は落ちます。ビング腕が時、ガラスの下の吸引のコップは吹き始めます。細い腕が落ちるとき、ガラスはコンベヤーの車輪で落ちます。最後に、ガラスはコンベヤーの車輪によって切断のテーブルに運ばれます。
それはフレームのメカニズム、転換のメカニズム、吸盤の持ち上がるメカニズム、Ｘ軸の歩くメカニズム、メカニズム、真空およびガス回路の制御システムおよび電気制御システムを運ぶＹ軸の歩くメカニズムで主に構成されます。
全働くプロセスはPLCの自動制御か手動制御によって達成することができます。手動モードは装置の調節および維持のために主に適しています。各行為は独自に完了することができましたりまたは正常な仕事に使用することができます。ローディング信号を（手動および自動）送った後、腕は転覆のメカニズムを通して進むために約95度、および全機械開始を上向きに回します。腕の誘導装置がガラスに触れるとき、全機械は歩くことを止めます。真空システムは真空システムを通って吸盤によって、ガラス吸われます働きます。真空圧力がセット圧力に達するとき、真空ポンプは停止します。吸盤の望遠鏡の連接棒のメカニズムはガラスを持ち上げ、腕持ち上がるモーターを通して80のmmを持ち上げます。約1.5秒の間停止はガラスを確かめるために、伝達ローラーにガラスを逆転させるためにモーターによって運転される大きい腕吸われます。ガラスの下の吸引のコップは吹き始め望遠鏡の連接棒のメカニズムは吸引のコップおよびガラス落下を同時にします。ガラスがコンベヤーのローラーで落ちるとき、細い腕は落ち続けますガラス シートをローディング機械の前部分に送り、信号ポイントで停止するためにガラスは吸引のコップおよびコンベヤーの開始から分かれています。それから全フレームはゼロ位置を見つけるために自動的に動き、停止します。切断のテーブルからの信号を待っていて、ガラスは打抜き機のコンベヤー ベルトと同じ速度の切断のテーブルに送ることができます。ガラスが送り出された後、自動的に仕事周期を繰り返して下さい。機械は必須のガラス厚さに従って位置を選ぶことができます。
1）のPLCのコントローラー:デルタ;
2）の頻度コンバーター:デルタ;
3）のタッチ画面:デルタ;
4）の接触器スイッチ:シュナイダー;
5）の遮断器:Chint、;
6）の転換の電源:デルタ;
7）の制御変圧器:Chint、;
8）の主要な電磁石弁:Airtac;
9）の光電スイッチ:Guangchuan/puruide/aotongmike;
10）近さスイッチ:Guangchuan/puruide/aotongmike;
注:受渡し日および技術的な改善によって、生産の会社は同じ水平なブランドの部分を取り替える権利を確保します。
| シートのサイズ:最低のサイズ | 1500 *1200mm （単一の側面のローディング） |
| 最高のローディングのサイズ | 2600 x 2000のmm |
| ガラス シートの厚さ | 3 | 19mm |
| 働く吸収の深さ | 700のmm |
| Ｘ軸の歩く速度 | 5-25m/min （調節可能な） |
| Ｙ軸の歩く速度 | 8-12 m/min （調節可能な） |
| 速度の運搬 | 5-25m/min （調節可能な） |
| フリップ腕の数 | 8本の腕（二重側面のローディング） |
| 単一の腕の吸盤の数 | 3 |
| ローディングのタイプ | 二重側面のローディング |
| 働き周期 | 45S （各々の付加的な位置のための15S） |
| 設置電源 | AC380V/50HZ （特殊事情は顧客の要求に従って調節することができます） |
| 設置総力 | 5-10のkw |
| 圧縮空気 | 0.6-0.8 Mpa |
| 真空 | -50-99 Kpa （ガラス厚さに従って調節可能な） |
| ワーク テーブルの高さ | 900 + 20mm |
| 機械サイズ | 4650 x 2980 x 900mm |
1) 警報システム:信頼できる真空の探知装置を使うと、現われるために異常な状態は自動警報であり、異常制御するのにいつ表示が、真空州のガラスの下で異常な場合使用され、真空警報および保証確認することができます;真空州のガラスの真空の吸引のコップを保障する非常停止が避けるとき異常なダウンタイムによるガラス損傷を避けて下さい;
2）操作パターン:装置に選択、便利で、直観的な操作のための自動モードおよび手動モード2機能があります;
3）作動インターフェイス:LCDのタッチスクリーンの表示、中国人の表示、便利な操作;
4）本体および鉄骨構造はすべて国際的な質の長方形の管の混合物リンクおよびボルト アセンブリを使用します;長方形の鋼鉄管の厚さ:over3-8mm
5) 機械の材料は老化しました、表面は錆の点およびずっと表面の酸化物の層を取除くために技術を錆取除いています最下の層は高級なエポキシのプライマーによって吹きかかり、表面は高級な自動車ペンキと吹きかかりました。
